PartSmith · current-source visual study

Thingiverse 実モデル30件 STL→STEP 視覚検証

元STLと変換後STEPを同一の正投影カメラ・同一スケールで比較します。成功は個別result.jsonの accepted=true のみです。

進捗30 / 30未完了 0件

accepted23完了分成功率 76.7%

FAIL-CLOSED7非acceptedを含む

P95距離0.0000 mmaccepted最大 0.0628 mm

sampled最大0.7390 mm体積差中央 0.0005% / 最大 0.3557%

入力watertight別

分類	計画	完了	accepted	成功率
Watertight	23	23	18	78.3%
非watertight	7	7	5	71.4%

変換経路

経路	件数
freeform_faceted / watertight_analytic_topology_mismatch	13
freeform_faceted / adaptive freeform 5,000面 / watertight_analytic_topology_mismatch	9
不明	5
freeform_faceted / adaptive freeform 13,492面 / watertight_analytic_topology_mismatch	1
legacy/不明	1
validated_bodywise_compound	1

FAIL-CLOSED 7件の原因分析

分類	件数	直接原因／次の修正

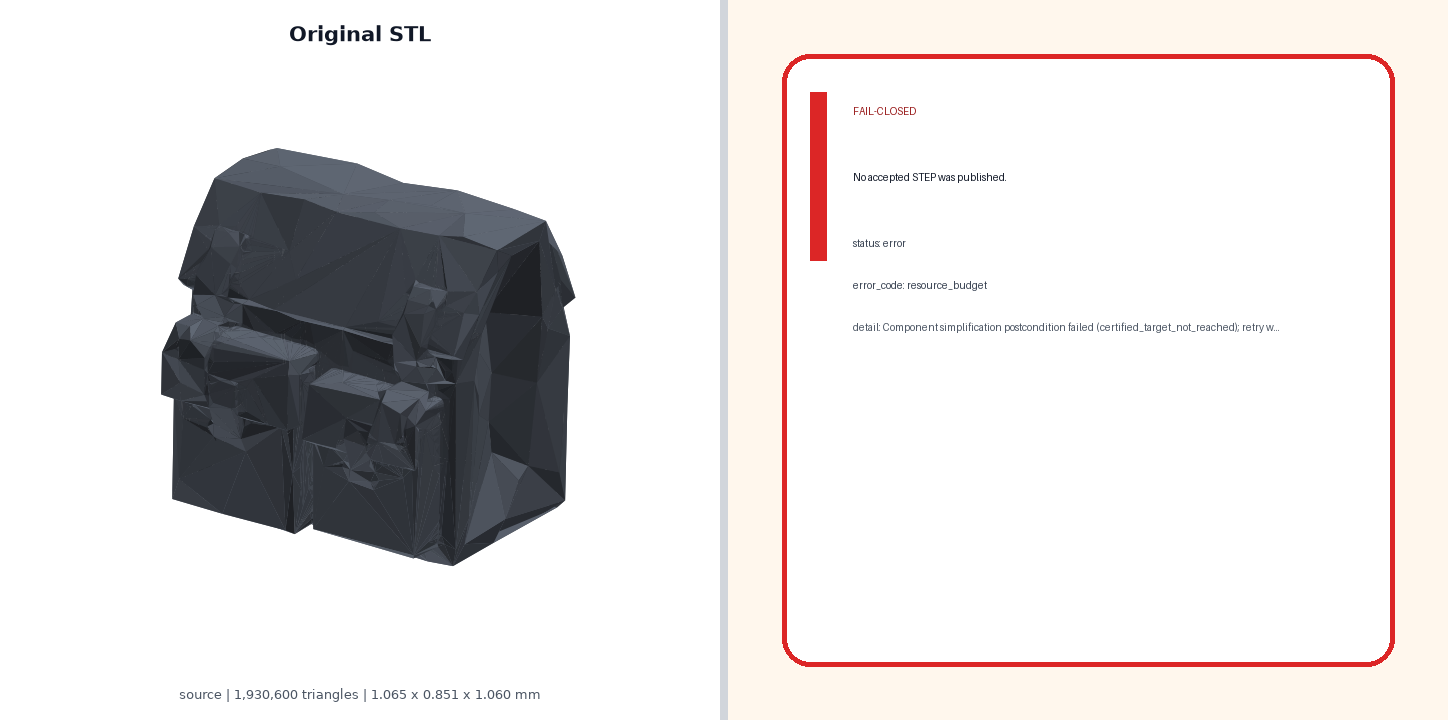

証明付き面数・資源上限	3	522,028〜1,930,600面の単一body。現行のcertified simplifierが目標面数へ到達せず、高資源tierまたはpatch/NURBS化が必要

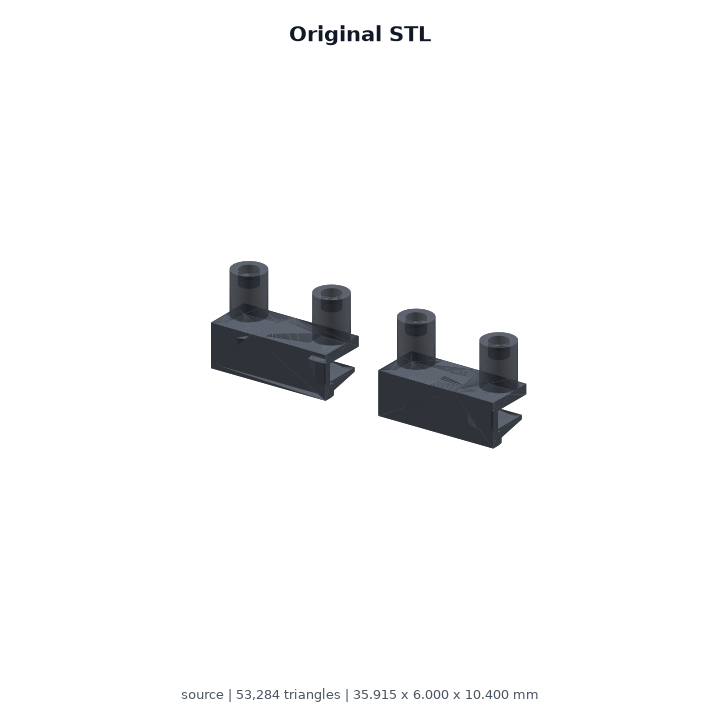

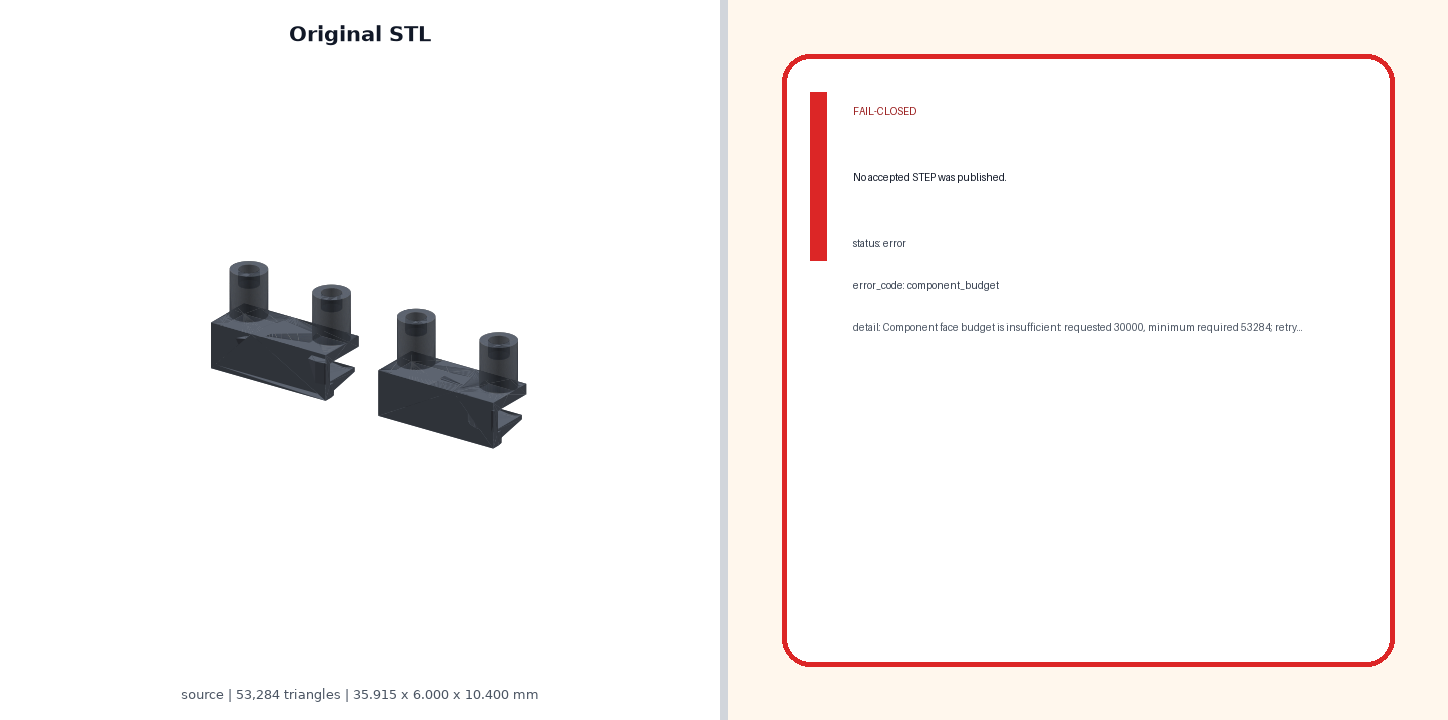

component別最低面数上限	2	7-body key群は60,000面以上、2-body motor mountは53,284面以上を要求。既にbody分離済みで、30,000面上限の引き上げか部品別品質証明が必要
非多様体edge修復の曖昧性	1	Action Force boatは88本の非多様体edgeを持ち、edge-fanの法線連続ペアリングが一意に定まらず安全に修復できない
距離品質ゲート超過	1	Bosch supportはsolid化・体積差0.2830%を満たしたが、元STL→STEPのP95が1.3252%で1%上限を超過

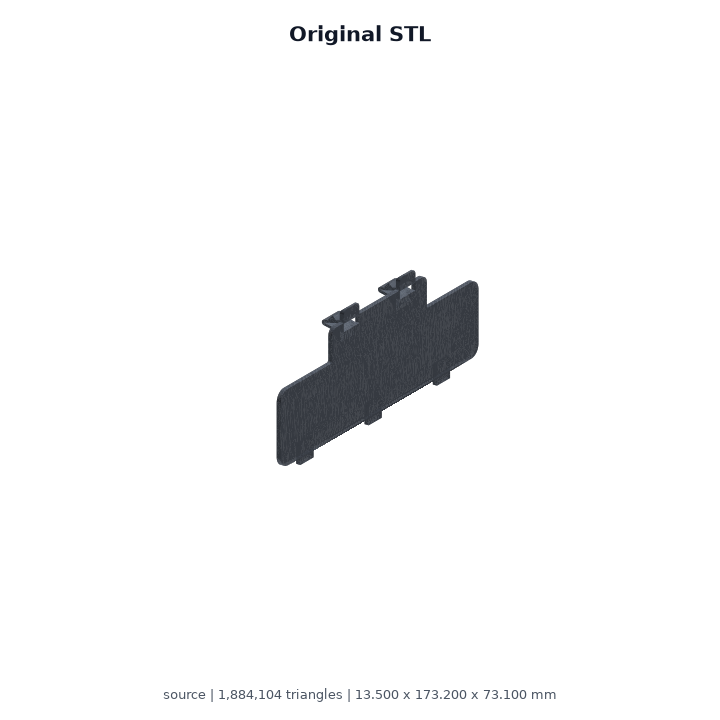

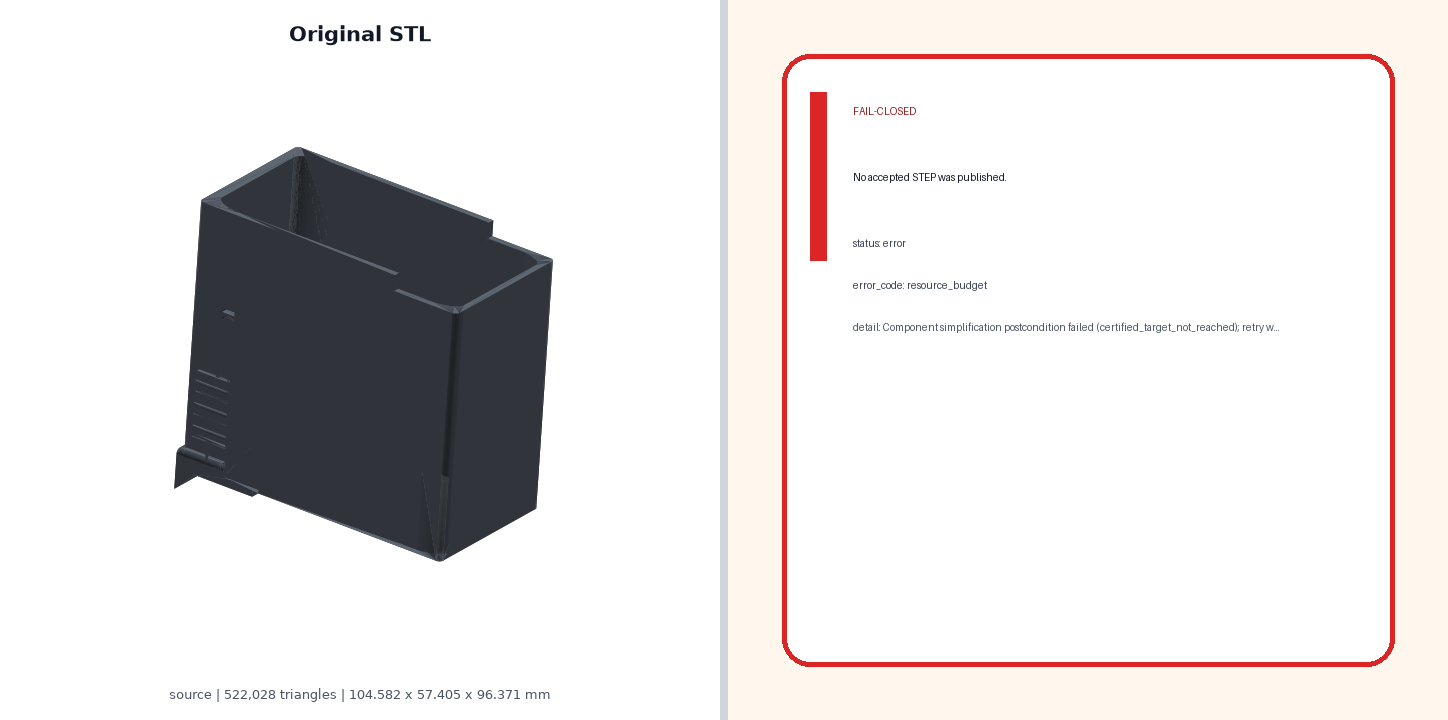

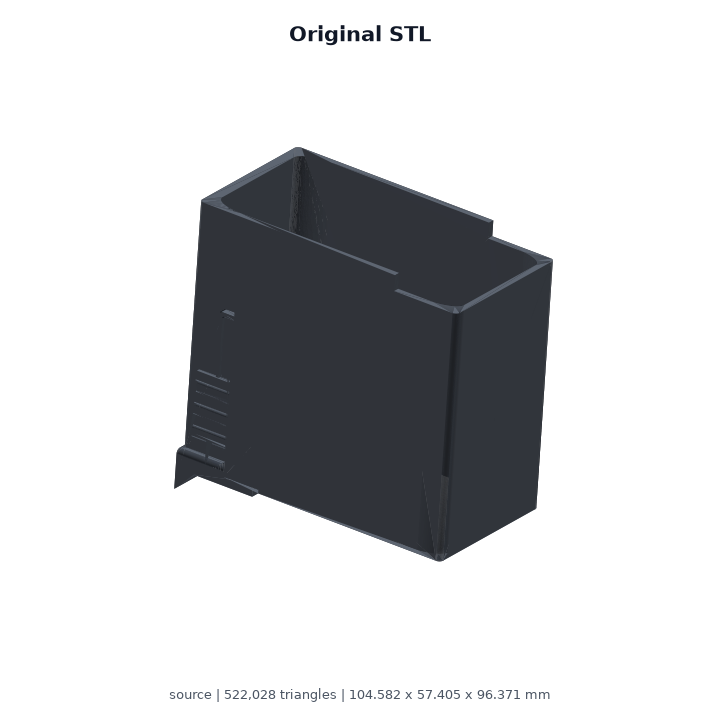

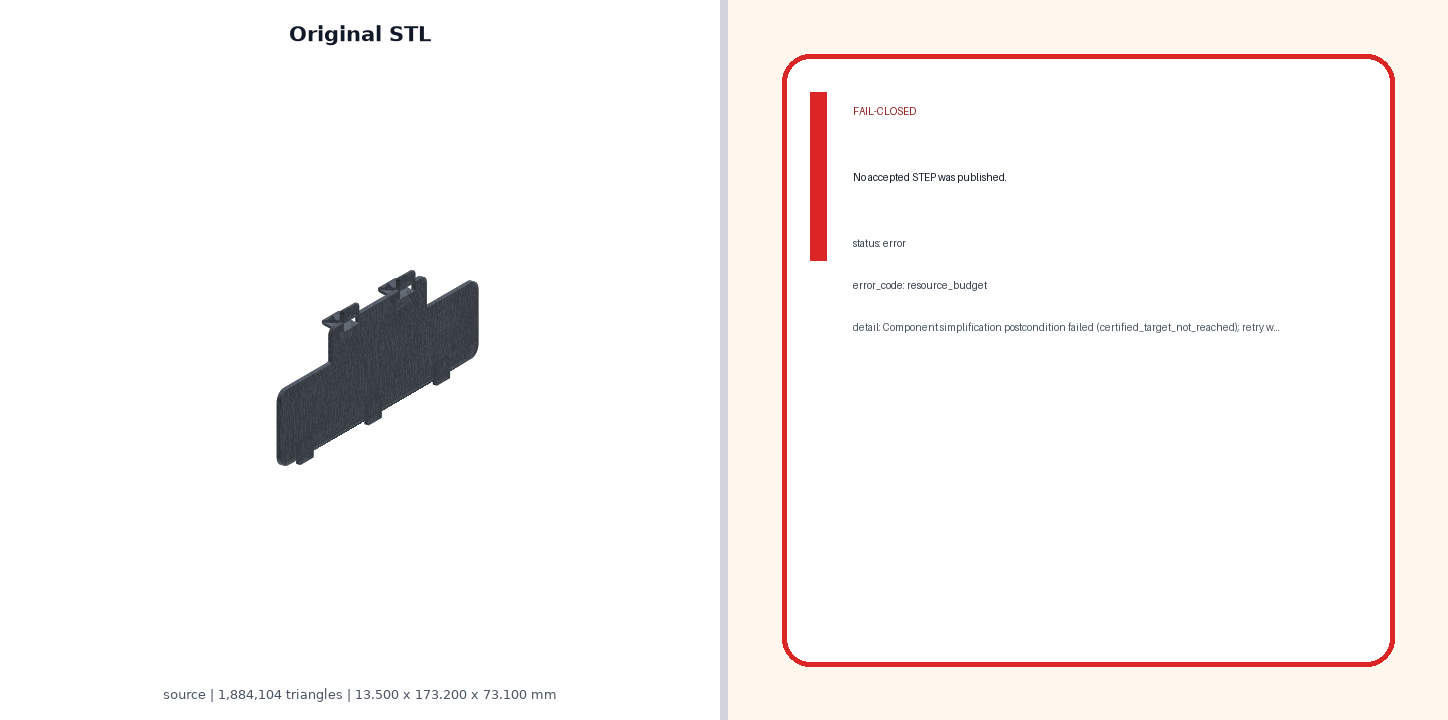

高密度3件はP-40-K 522,028面（295.5秒）、Guitar Hero cover 1,884,104面（390.6秒）、 backpack 1,930,600面（428.0秒）で、いずれも resource_budget / certified_target_not_reached です。 timeoutやクラッシュではありません。

7件すべてで元STLレンダリングと診断画像を保存しています。 accepted=false のためSTEPは成功成果物として公開していません。

追試：FAIL-CLOSED 7件の手動回収可否

2026-08-01に原因別前処理を実走し、PartSmithの本番変換workerへ再入力しました。生成STEPを再保存・再読込したうえで、未加工の元STLへ直接照合しています。元の30件試験の23 accepted / 7 FAIL-CLOSEDは書き換えず、独立した回収追試です。

形状意味を変えず回収可能 5 / 7件、 ユーザー承認付きなら回収可能 2 / 7件。 Motor Mountだけ2 bodyを別STEPにしたため、最終成果物は8個で8 / 8品質合格です。全成果物がclosed solid・free edge 0、最大対称P95は0.7617%、最大bbox誤差は0.7013%でした。

モデル	実走した回収経路	STEP面数	元STL↔STEP P95	bbox差	体積差	判定
Action Force Boat	0.75 mm voxel体積再構築 → manifold整理	20,808	0.4097%	0.4267%	算出不可	条件付き合格
Guitar Hero Cover	manifold維持で不要な過密三角形を整理	10,000	0.3329%	0.0016%	0.0009%	合格
T10x Keys	2.0 mm voxel union → VTK topology-preserving	30,000	0.7617%	0.7013%	算出不可	条件付き合格
Bosch Support	QEM 10,000面化 → PartSmith 5,000面	5,000	0.4409%	0.0094%	0.0034%	合格
P-40-K Bolt Pistol	QEM 30,000面化 → PartSmith 9,990面	9,990	0.6469%	0.0019%	0.0722%	合格

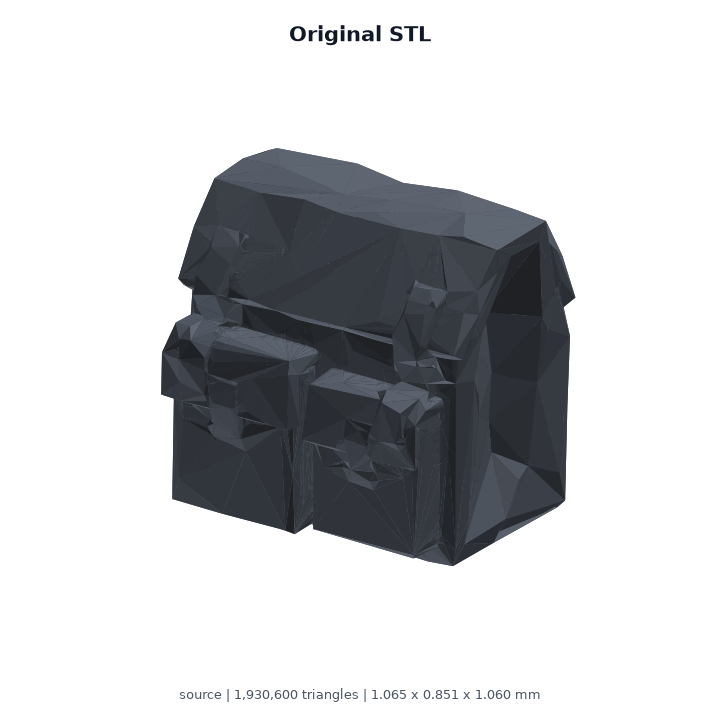

Simple Backpack	manifold → MeshFix → 1000倍変換 → STEPを1/1000へ正規化	22,314	0.6086%	0.0371%	0.0036%	合格
Motor Mount	原点を保持して2 bodyへ厳密分割	26,820 + 26,464	0.0000%	0.0000%	0.0000%	2成果物とも合格

BoatとT10xは元STLが非多様体で、正しい閉体積とbody意味を一意に定義できません。表面距離は合格していますが、接触shellを1 solidとみなす明示承認が必要です。検証器は tools/verify_manual_mesh_preprocess.py と tools/verify_manual_repair_step.py。候補STLとSTEPは保存後に再読込して判定しています。引き続きattested=false、release freeze前、vendor parity未主張です。

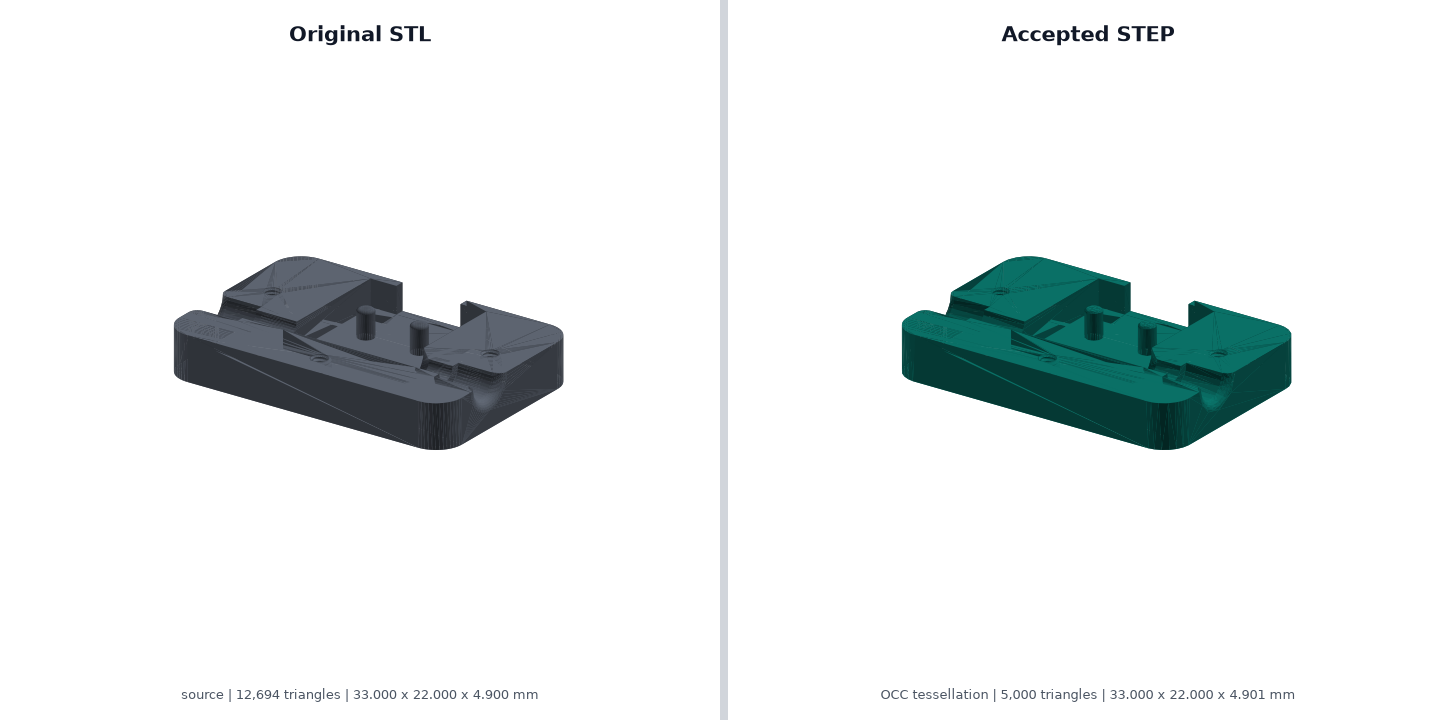

Inline Filament Runout

ACCEPTED

Thing 7390339 · 作者 SOLESHOE · License CC BY-SA

パターンsensor housing / holes / thin features

変換経路freeform_faceted / adaptive freeform 5,000面 / watertight_analytic_topology_mismatch

面数12,694 → 5,000

body / shell1 / 1

watertightYes → Yes

P950.0089 mm / 0.0223%

sampled最大0.0361 mm / 0.0904%

元モデル体積差0.0390%

SHA256

STL: 2b6374e2c4b15d4b32e149dec615454cbc6556612debc7c08f99fc6ecc0ec246 STEP: 7e4498437ad3fc3372b779c020fe217f29555f7e3bda93410d06b2af266113a4

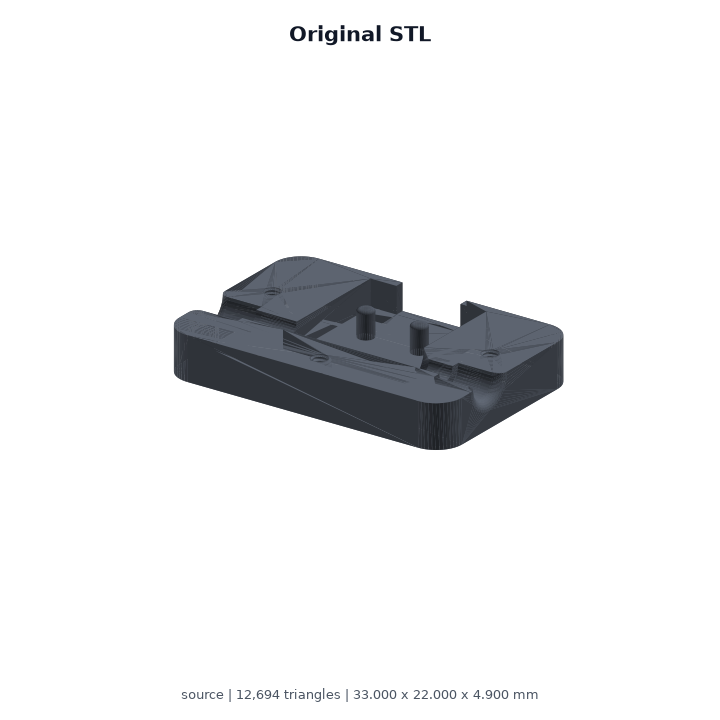

Inline Filament Runout 元STL — 元STLレンダリング

Inline Filament Runout 変換後 — 変換後STEP / FAIL-CLOSED

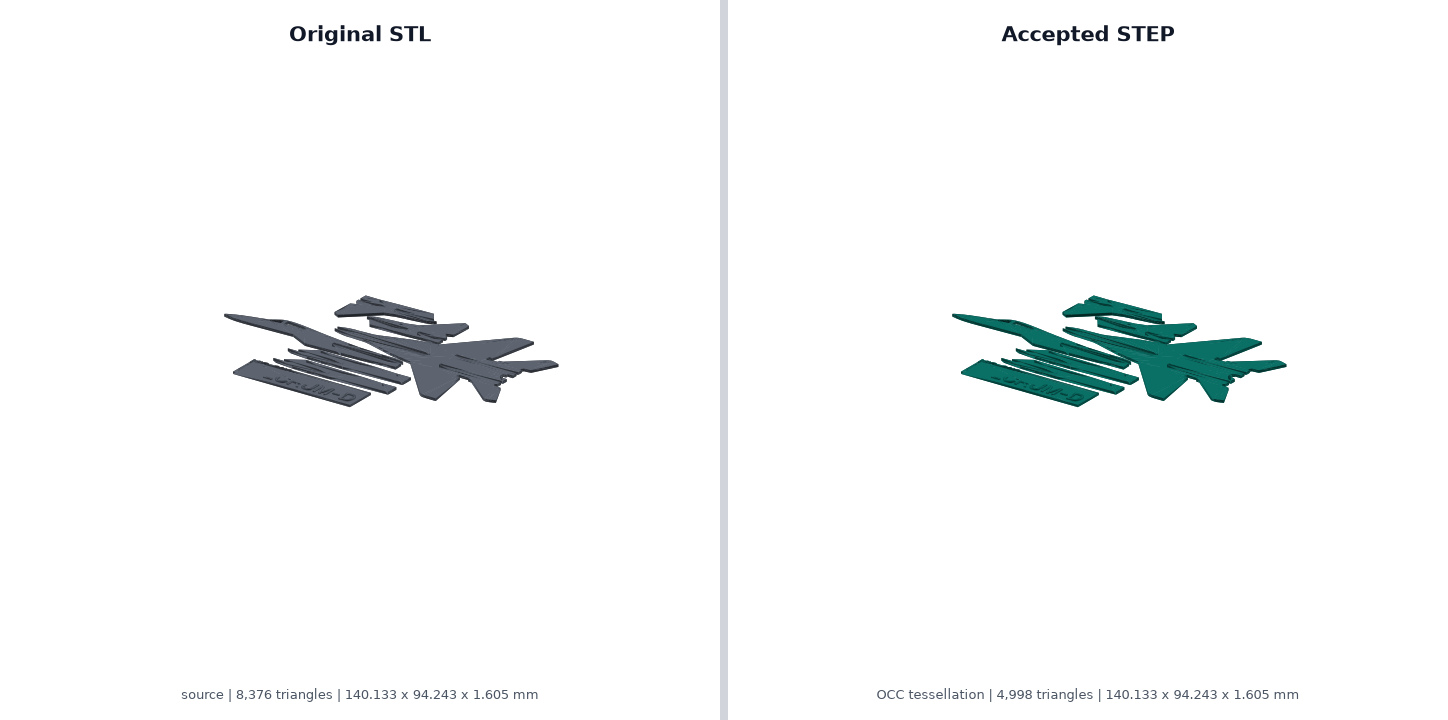

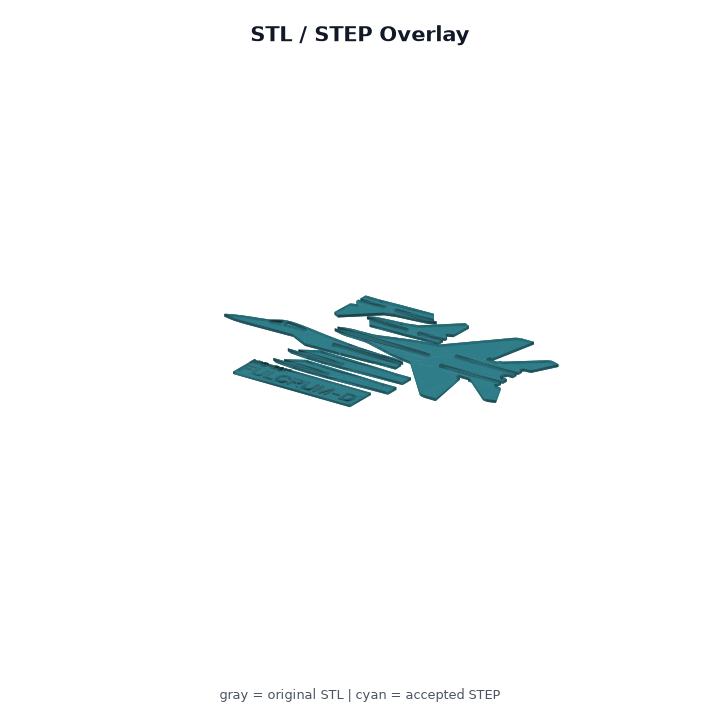

MiG-29k kit card plane

ACCEPTED

Thing 7390336 · 作者 Chezbugha · License CC BY-SA

パターンkit card / thin disconnected parts

変換経路freeform_faceted / adaptive freeform 5,000面 / watertight_analytic_topology_mismatch

面数8,376 → 4,998

body / shell7 / 7

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.7390 mm / 0.4376%

元モデル体積差0.0166%

SHA256

STL: fad95aca56b04b3a7428227693dcf1e9e13f7b84e94c19e0315ba02cee90327a STEP: 5b145ce07e3b578e403e3d7d8c09a0a6120ade79b0474d84fbc902acf1249660

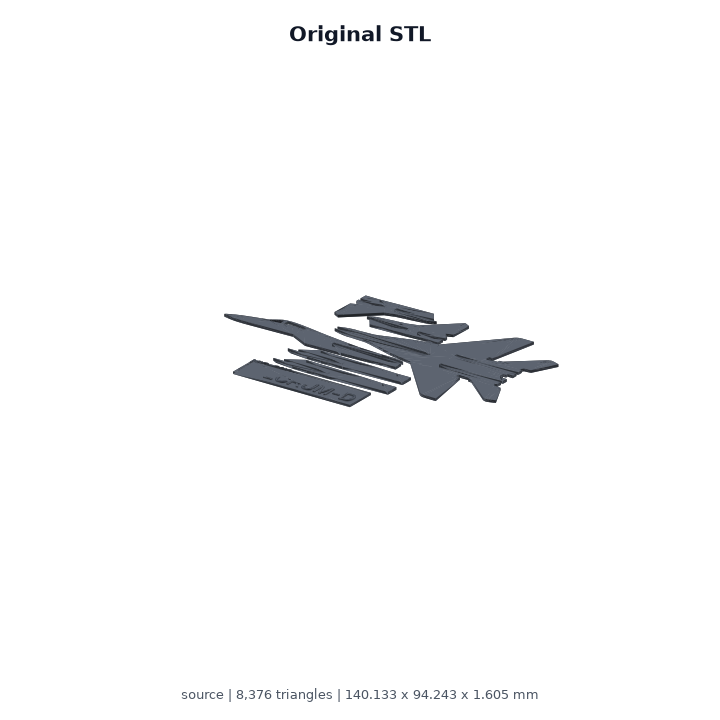

MiG-29k kit card plane 元STL — 元STLレンダリング

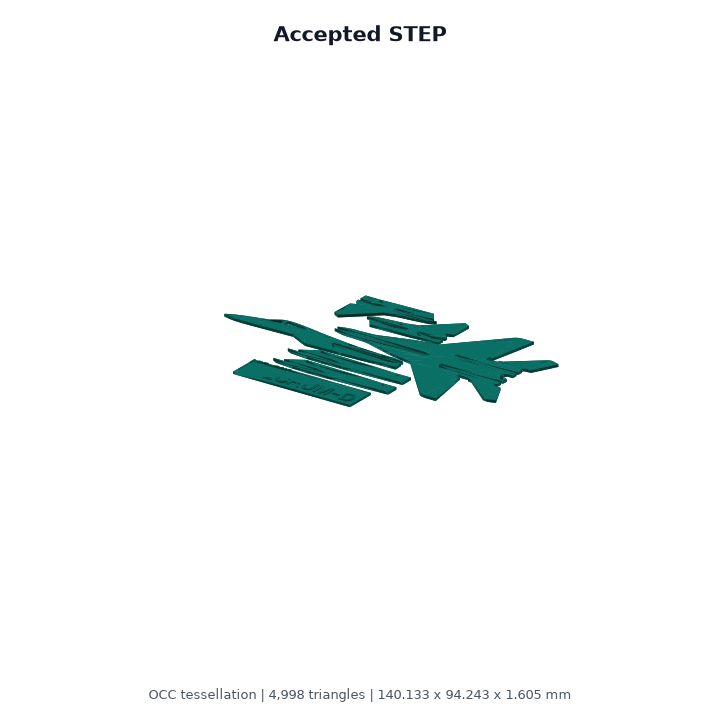

MiG-29k kit card plane 変換後 — 変換後STEP / FAIL-CLOSED

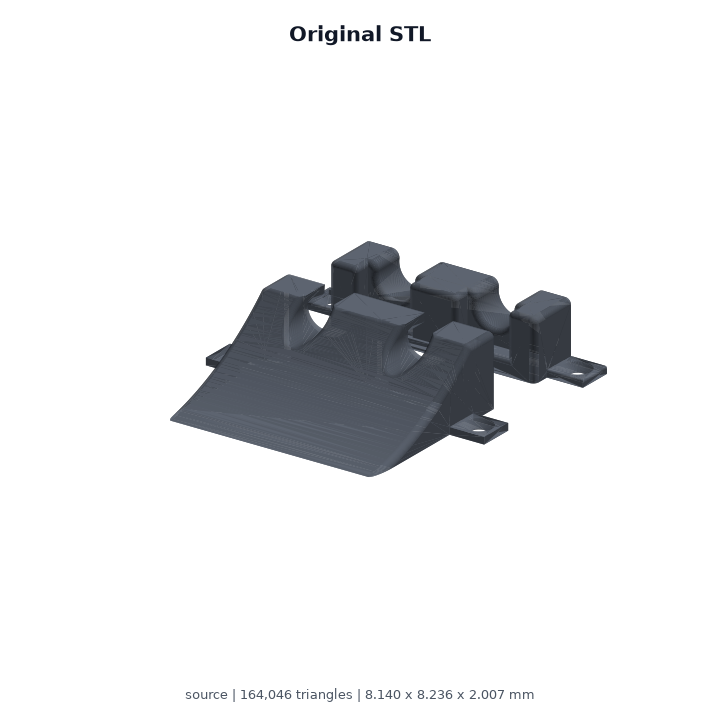

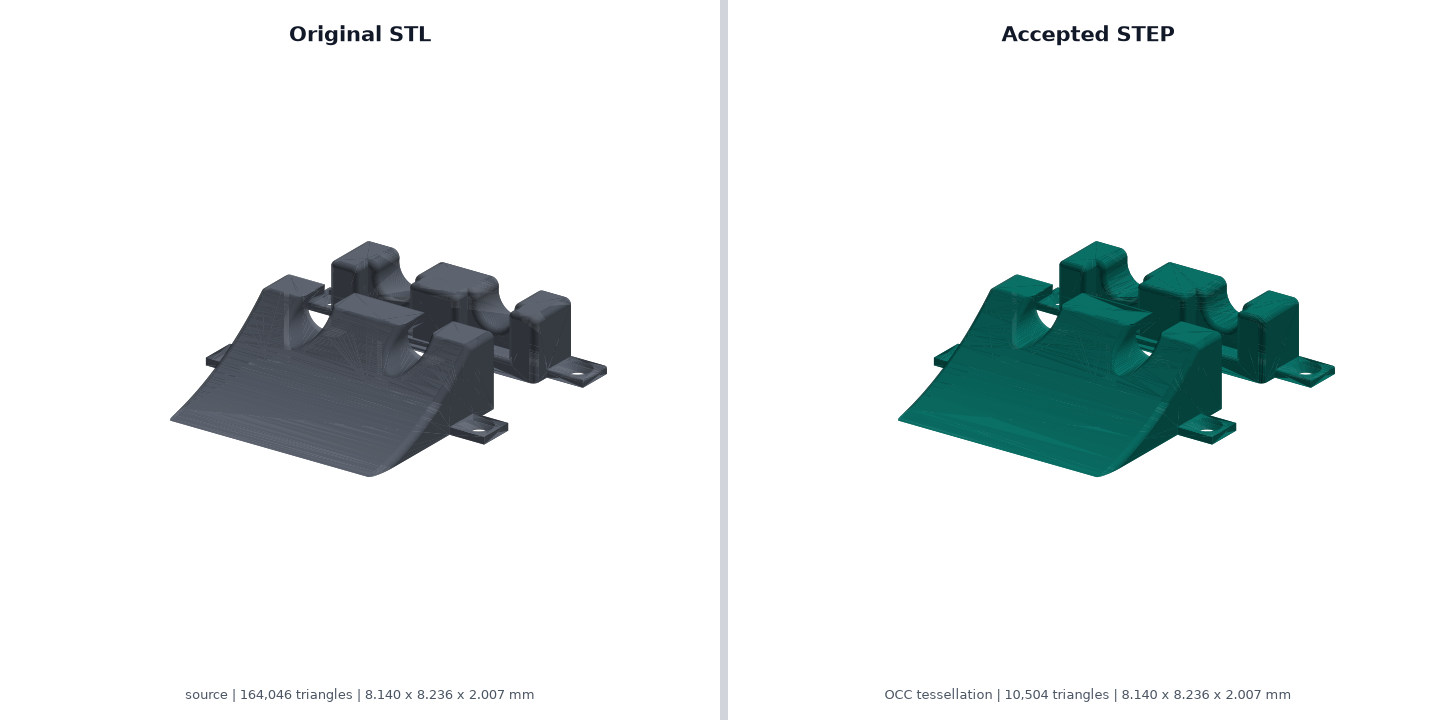

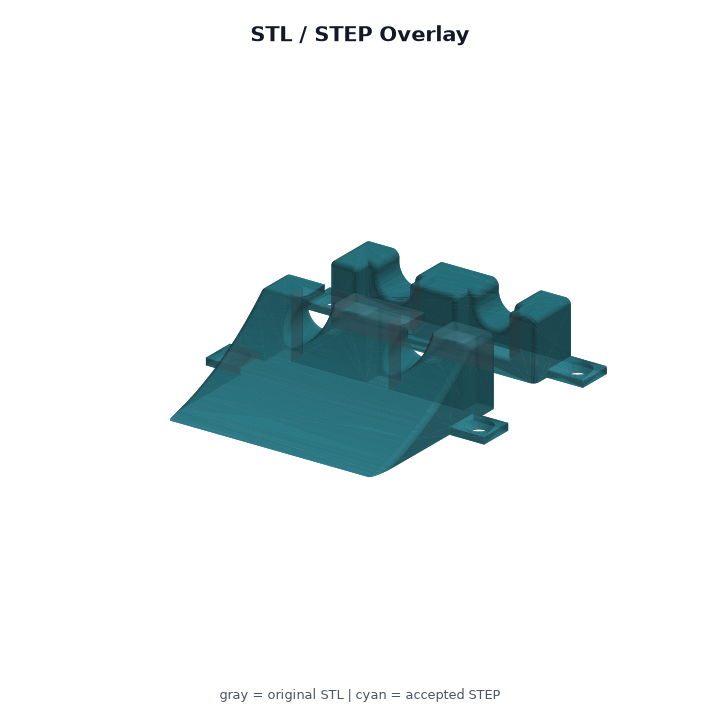

Table cable holder

ACCEPTED

Thing 7390330 · 作者 Chezbugha · License CC BY-SA

パターンmulti-part cable holder / curved channels

変換経路validated_bodywise_compound

面数164,046 → 10,504

body / shell2 / 2

watertightYes → Yes

P950.0516 mm / 0.4393%

sampled最大0.1106 mm / 0.9413%

元モデル体積差0.3063%

SHA256

STL: 788e15c7e0646e6b46259b8cf46df7ff87af9bc531ae998bad9591575d6d296b STEP: 04385053c040e6fa058dac1db116da0bc39f48d5d4d202887db965800677b309

Table cable holder 変換後 — 変換後STEP / FAIL-CLOSED

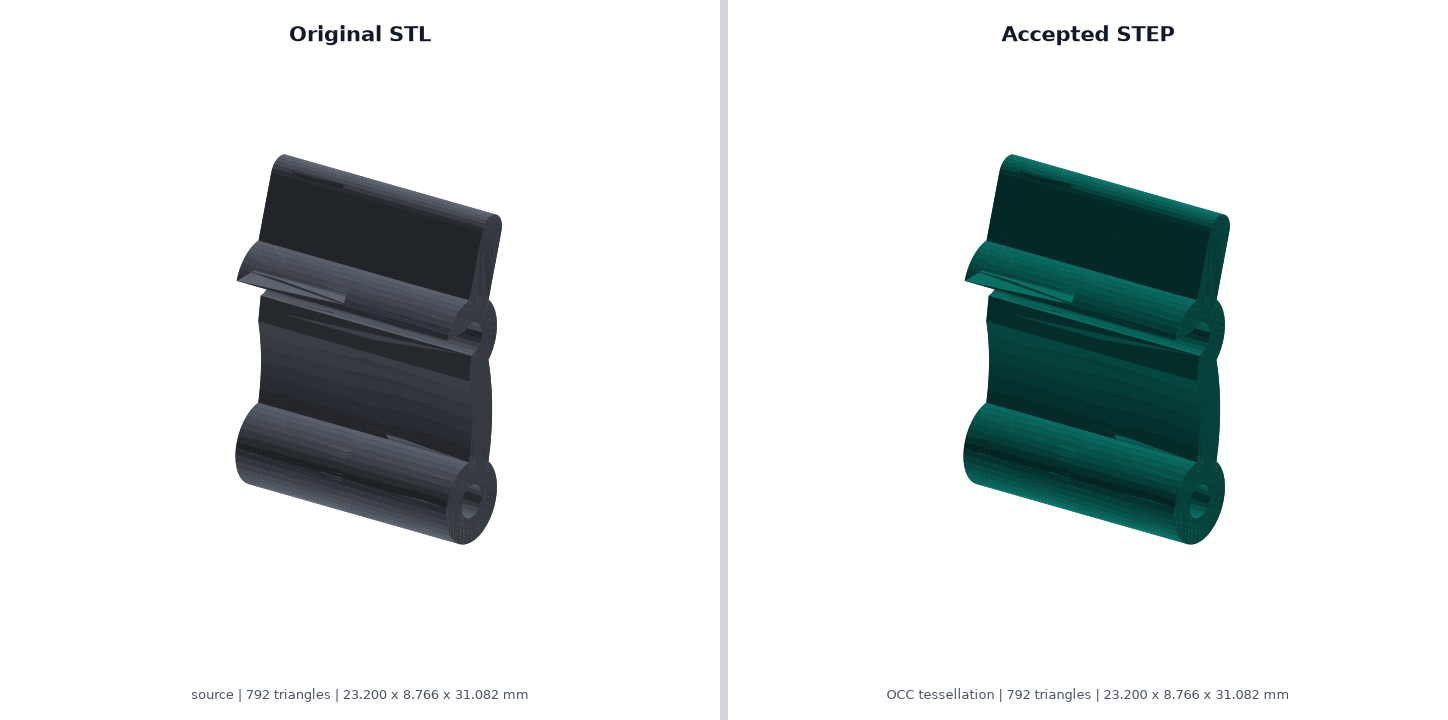

Skyjo Aktion Card Box

ACCEPTED

Thing 7390322 · 作者 leonasemmel · License CC BY-SA

パターンsmall latch / tabs

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数792 → 792

body / shell1 / 1

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差0.0000%

SHA256

STL: 23d5a313b29baf23eea5b87eb0ddfa863b183abc080ded67616e1ffc3af0f9c5 STEP: d1081f1df4b91718211d3a6f76fd815debeaa78fcd8008450f33b25d6b5bd6ec

Skyjo Aktion Card Box 変換後 — 変換後STEP / FAIL-CLOSED

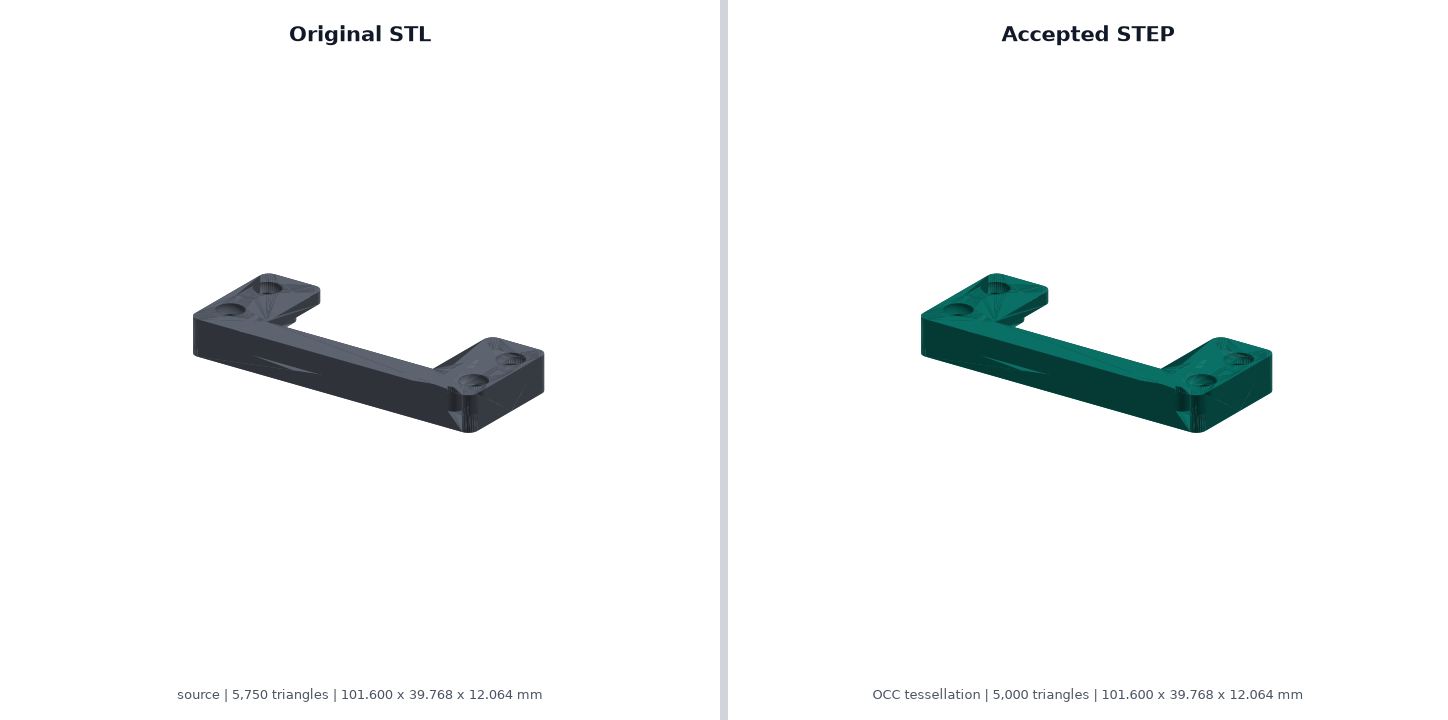

Milwaukee Packout Mount

ACCEPTED

Thing 7390317 · 作者 Deanobeano81 · License CC BY-SA

パターンmounting plate / repeated holes

変換経路freeform_faceted / adaptive freeform 5,000面 / watertight_analytic_topology_mismatch

面数5,750 → 5,000

body / shell1 / 1

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0097 mm / 0.0088%

元モデル体積差0.0005%

SHA256

STL: faeb3a037d56cd4fcc462607e4cee85ecd5fcad75c1fb80eabf95f9fd9c8050e STEP: 21df044fb75bd16d4b2389fb0d4f59293c50faa414b4af8e2c85b9890802aec8

Milwaukee Packout Mount 元STL — 元STLレンダリング

Milwaukee Packout Mount 変換後 — 変換後STEP / FAIL-CLOSED

Creality K2 Plus top glass riser

ACCEPTED

Thing 7390302 · 作者 MoHoG75 · License CC BY-SA

パターンcorner riser / wedge / pocket

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数402 → 402

body / shell1 / 1

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差0.0000%

SHA256

STL: 42389876a857a10eb58d5556b794393ad1ab91652f7566ed50831204d0907125 STEP: 2fee59c4854b717cdd255778de2102c302c6f975d56131f0891c2d2a20aaa29c

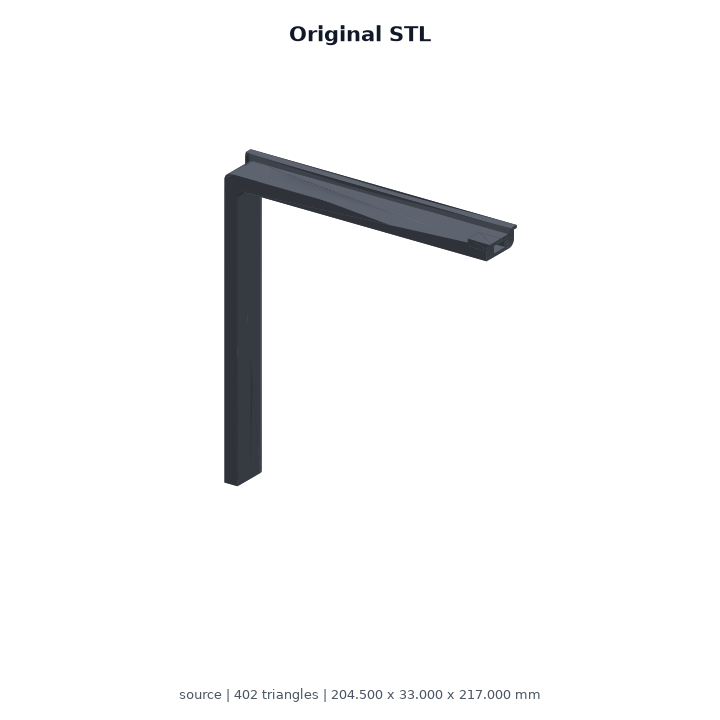

Creality K2 Plus top glass riser 元STL — 元STLレンダリング

Creality K2 Plus top glass riser 変換後 — 変換後STEP / FAIL-CLOSED

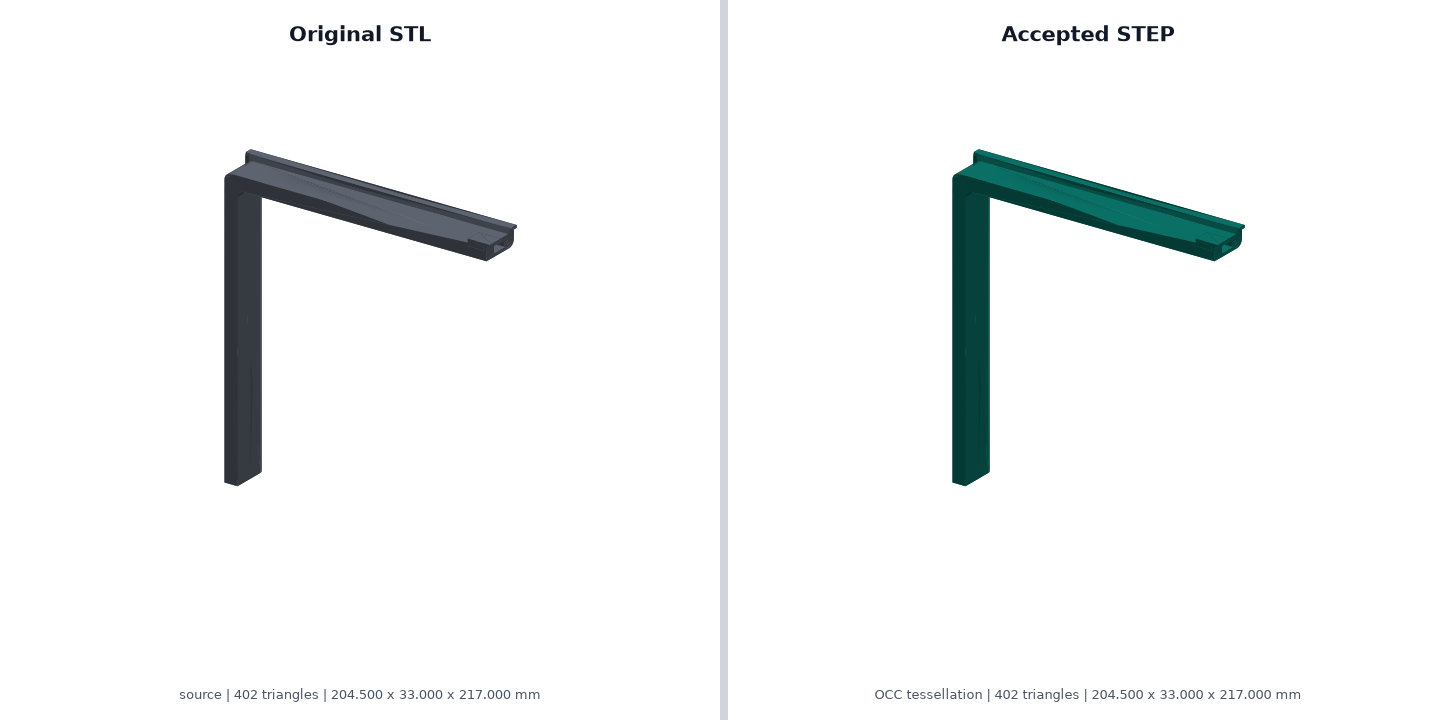

Creality K2 Plus top glass riser 比較 — 同一カメラ比較

Creality K2 Plus top glass riser オーバーレイ — オーバーレイ

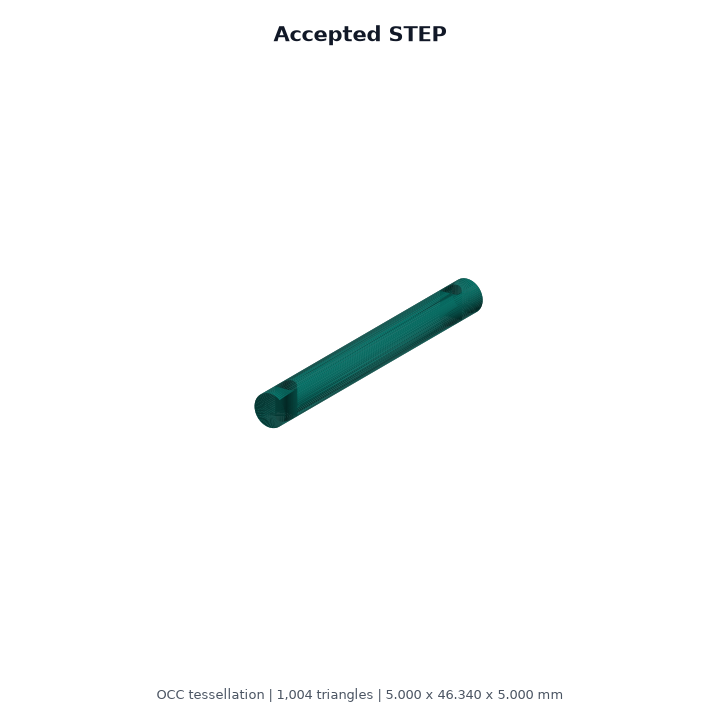

Central Transfer Case for AXIAL SCX10 II Boîte de transfert centrale

ACCEPTED

Thing 7390298 · 作者 plutonjupiter12 · License CC BY-SA

パターンtransfer-case shaft / cylindrical mechanical part

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数1,004 → 1,004

body / shell1 / 1

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差0.0000%

SHA256

STL: 4b4ff4b8d2e6b8ac59939518a746a46f4f937af94695e5b5d15a2a3bfc6b847f STEP: 33b286ac1c1dccc23cf1a2c5b6bc26b3133cdf91c90dac42d59d10f34b954a5b

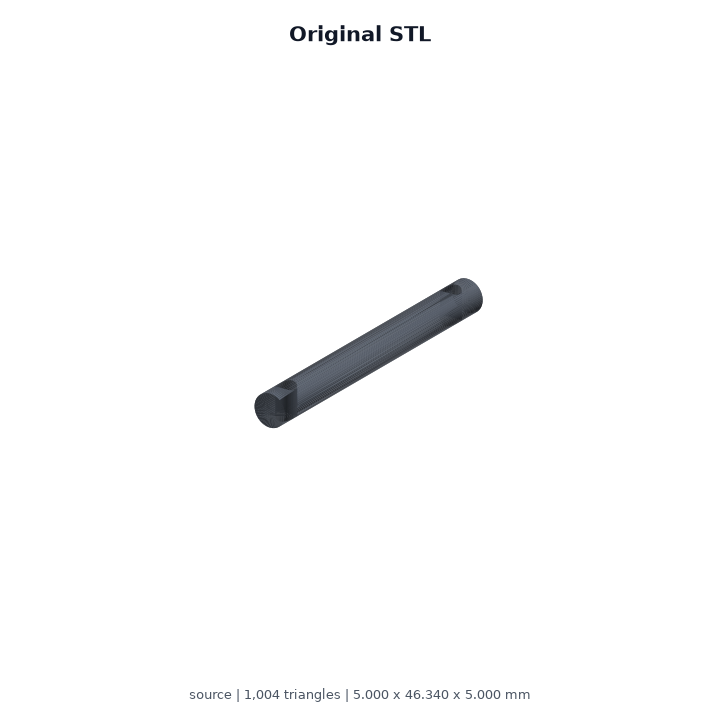

Central Transfer Case for AXIAL SCX10 II Boîte de transfert centrale 元STL — 元STLレンダリング

Central Transfer Case for AXIAL SCX10 II Boîte de transfert centrale 変換後 — 変換後STEP / FAIL-CLOSED

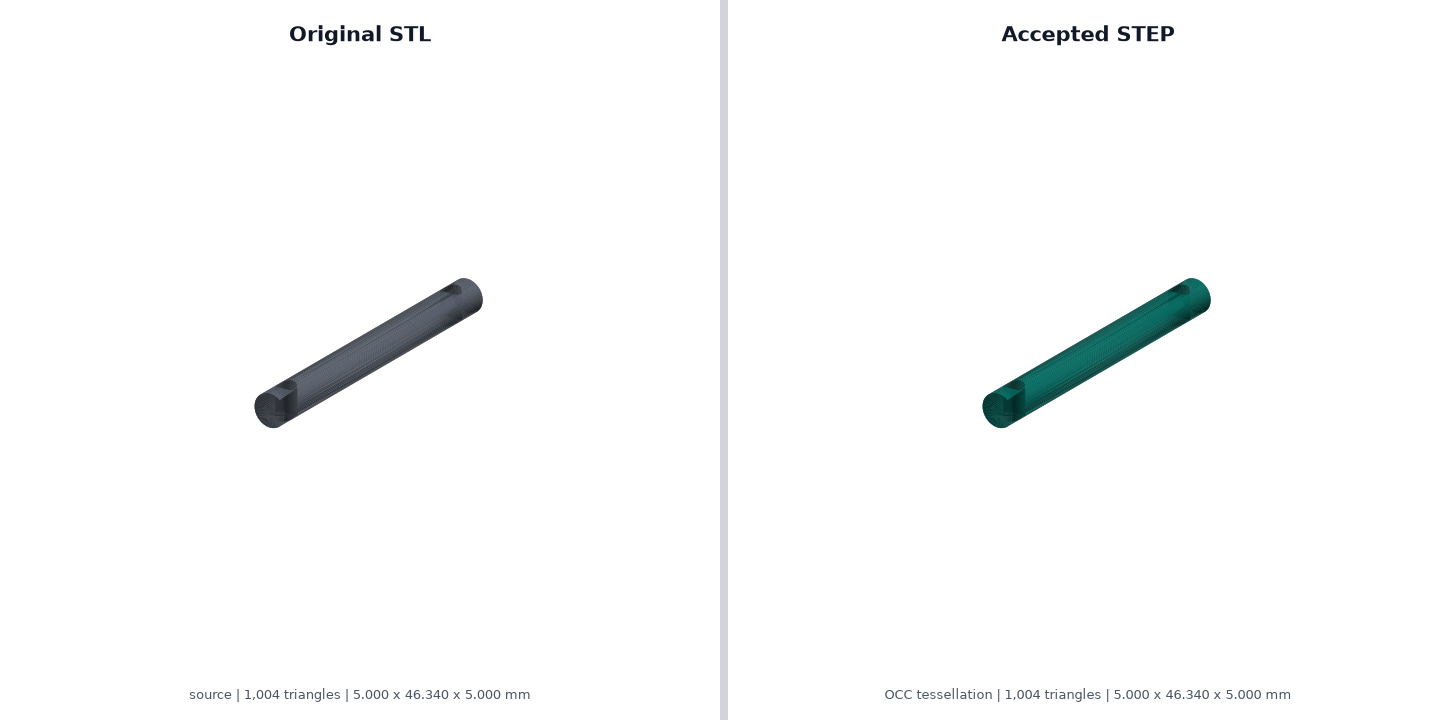

Central Transfer Case for AXIAL SCX10 II Boîte de transfert centrale 比較 — 同一カメラ比較

Central Transfer Case for AXIAL SCX10 II Boîte de transfert centrale オーバーレイ — オーバーレイ

Wide Vacuum Nozzle for Crossgun Turbo Fan Blower

ACCEPTED

Thing 7390295 · 作者 seewader · License CC BY-NC

パターンwide nozzle / tapered duct / thin shell

変換経路freeform_faceted / adaptive freeform 5,000面 / watertight_analytic_topology_mismatch

面数15,184 → 5,000

body / shell1 / 1

watertightYes → Yes

P950.0320 mm / 0.0218%

sampled最大0.1452 mm / 0.0990%

元モデル体積差0.3557%

SHA256

STL: d34681df46200cabd9eb705f723aed265363810b21bef611a4c36dc387f36033 STEP: 34dd48de9b0d1850f9395e8244355b74963e69e28396f1f61eed5715a177a365

Wide Vacuum Nozzle for Crossgun Turbo Fan Blower 元STL — 元STLレンダリング

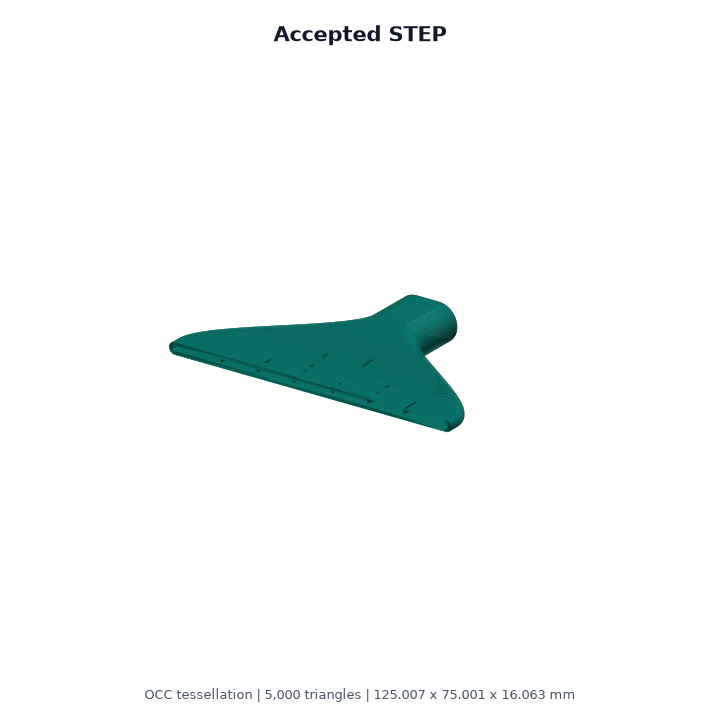

Wide Vacuum Nozzle for Crossgun Turbo Fan Blower 変換後 — 変換後STEP / FAIL-CLOSED

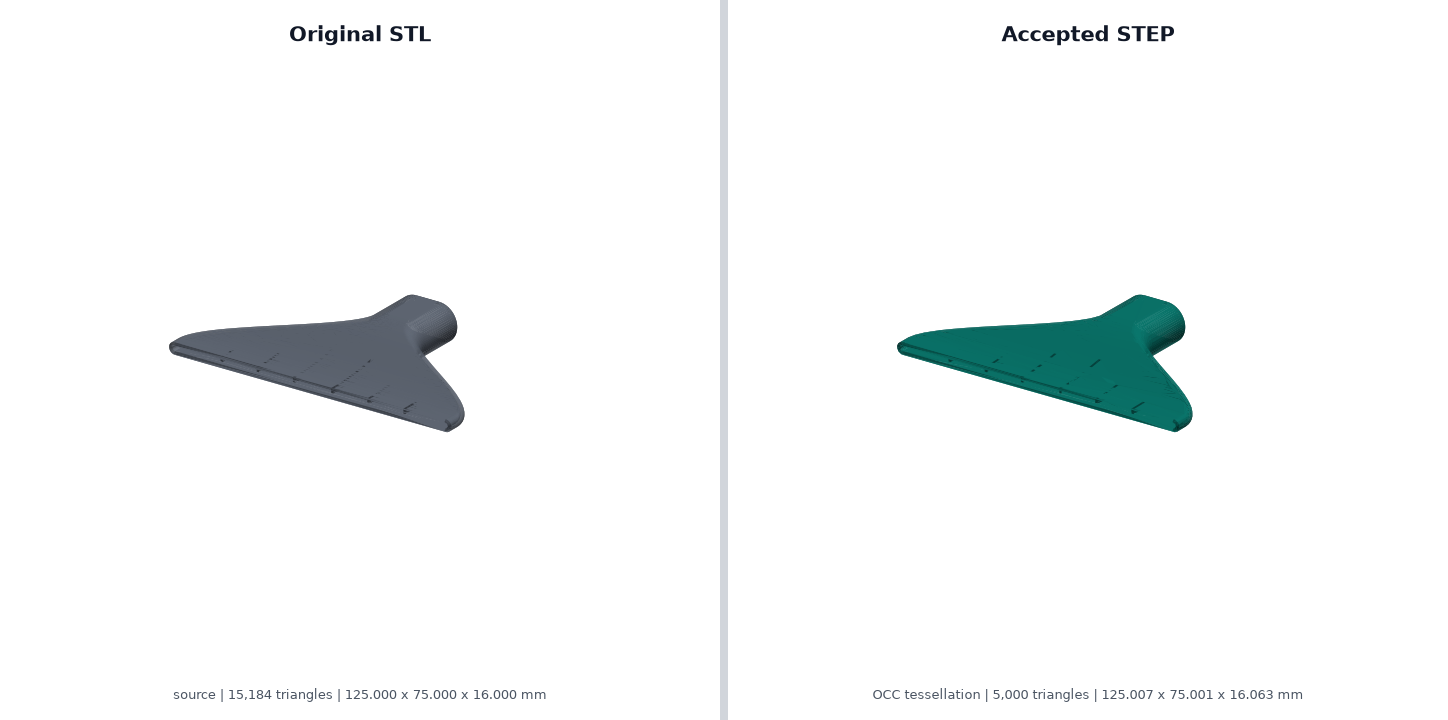

Wide Vacuum Nozzle for Crossgun Turbo Fan Blower 比較 — 同一カメラ比較

Wide Vacuum Nozzle for Crossgun Turbo Fan Blower オーバーレイ — オーバーレイ

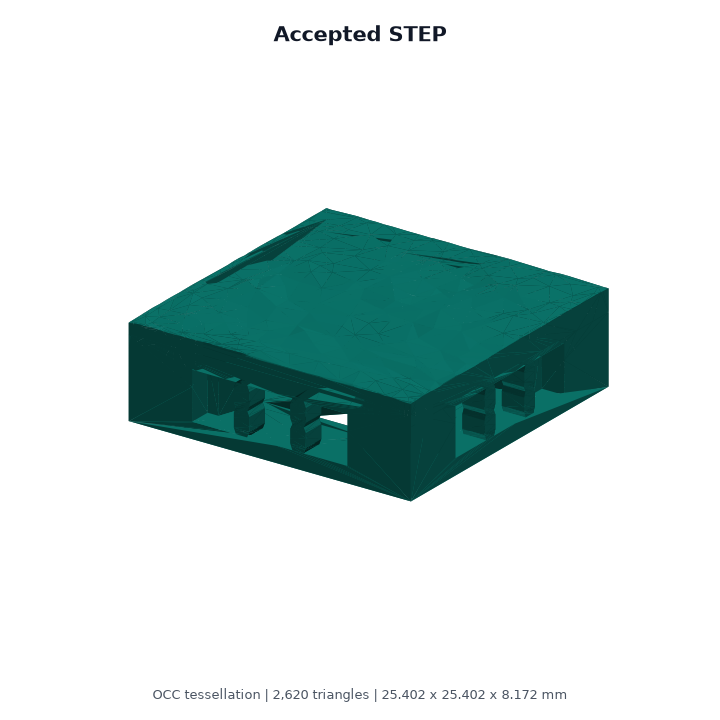

OpenLOCK TerrainTiles - Basic

ACCEPTED

Thing 7390290 · 作者 Silvergum · License CC BY-NC

パターンmodular terrain tile / repeated connectors

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数2,610 → 2,608

body / shell1 / 1

watertightNo → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差—%

SHA256

STL: ba76fce2a44320388b8fcfca325491b02b3f927359dc16c39148d88f4e25f381 STEP: 8c2cc8e148199c198d2e185312150145973b822a8958f121717026f9d9b34553

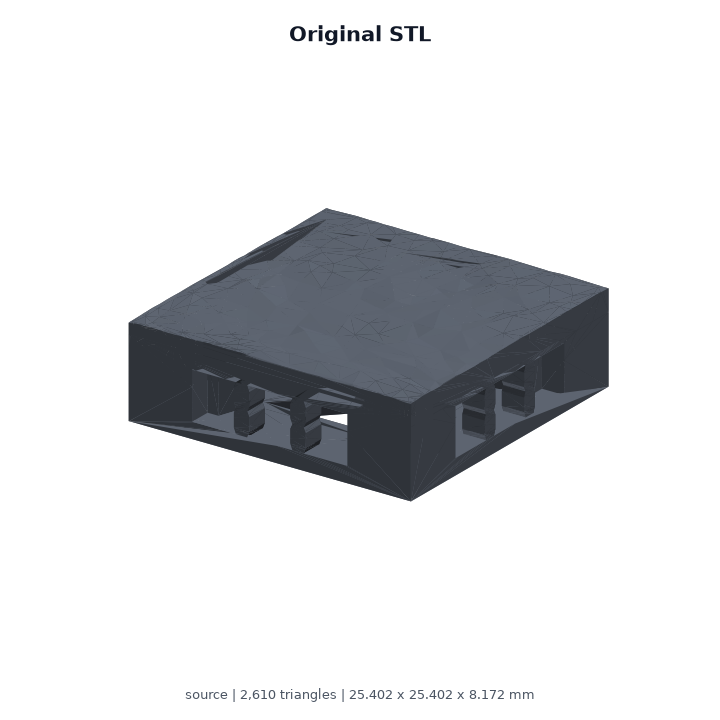

OpenLOCK TerrainTiles - Basic 元STL — 元STLレンダリング

OpenLOCK TerrainTiles - Basic 変換後 — 変換後STEP / FAIL-CLOSED

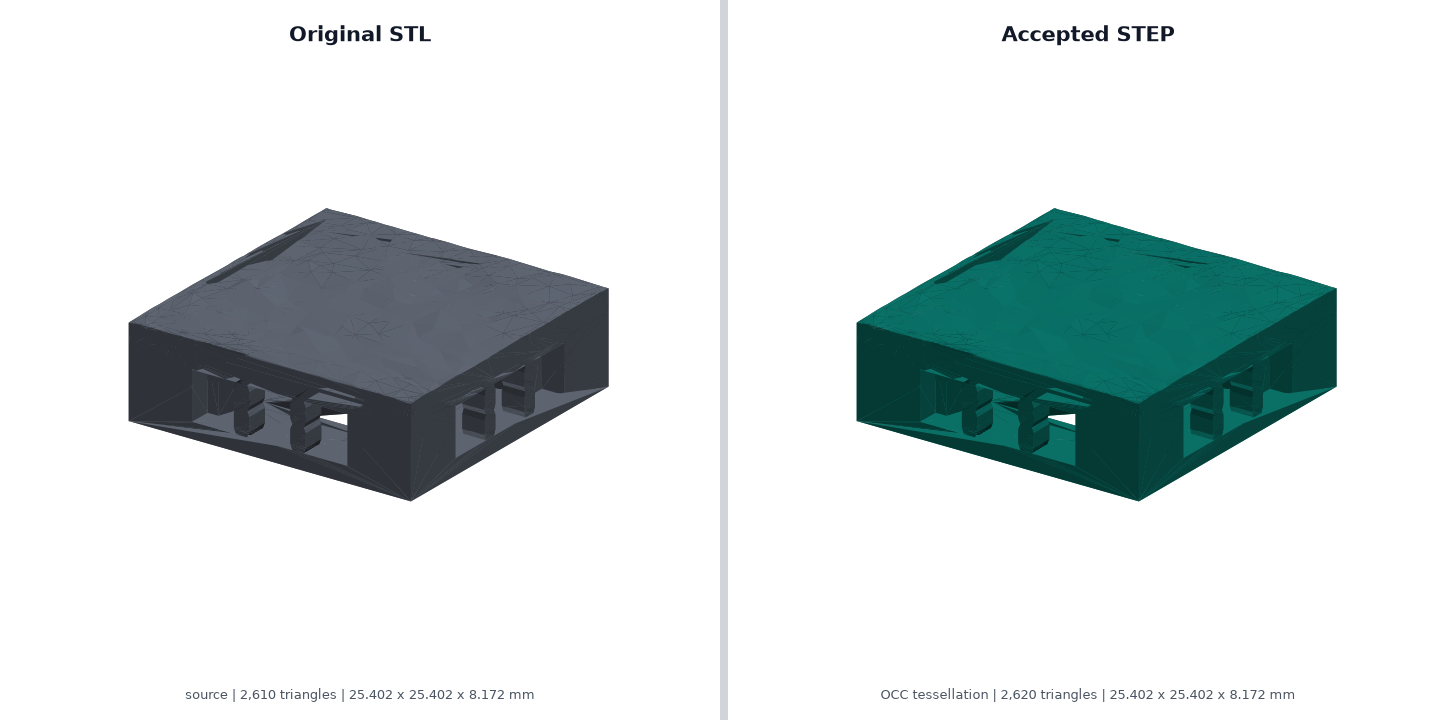

OpenLOCK TerrainTiles - Basic 比較 — 同一カメラ比較

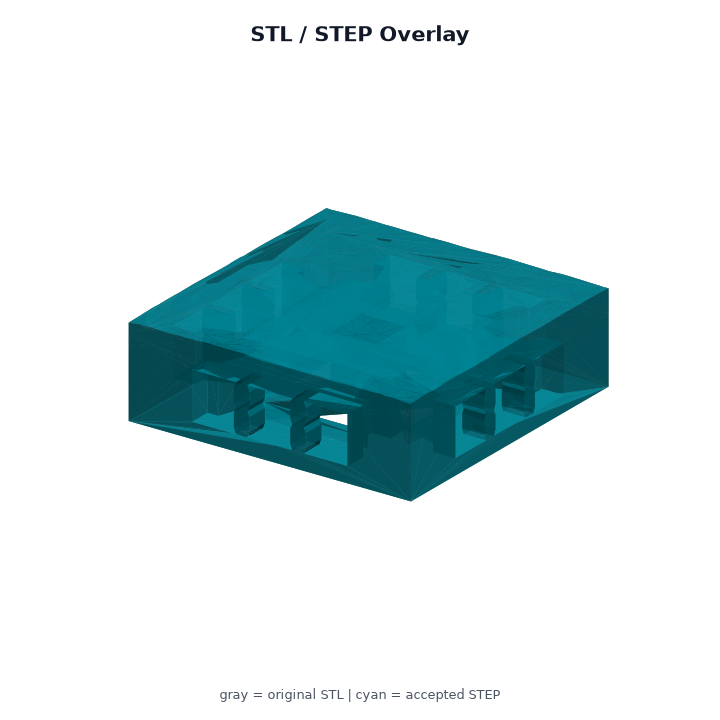

OpenLOCK TerrainTiles - Basic オーバーレイ — オーバーレイ

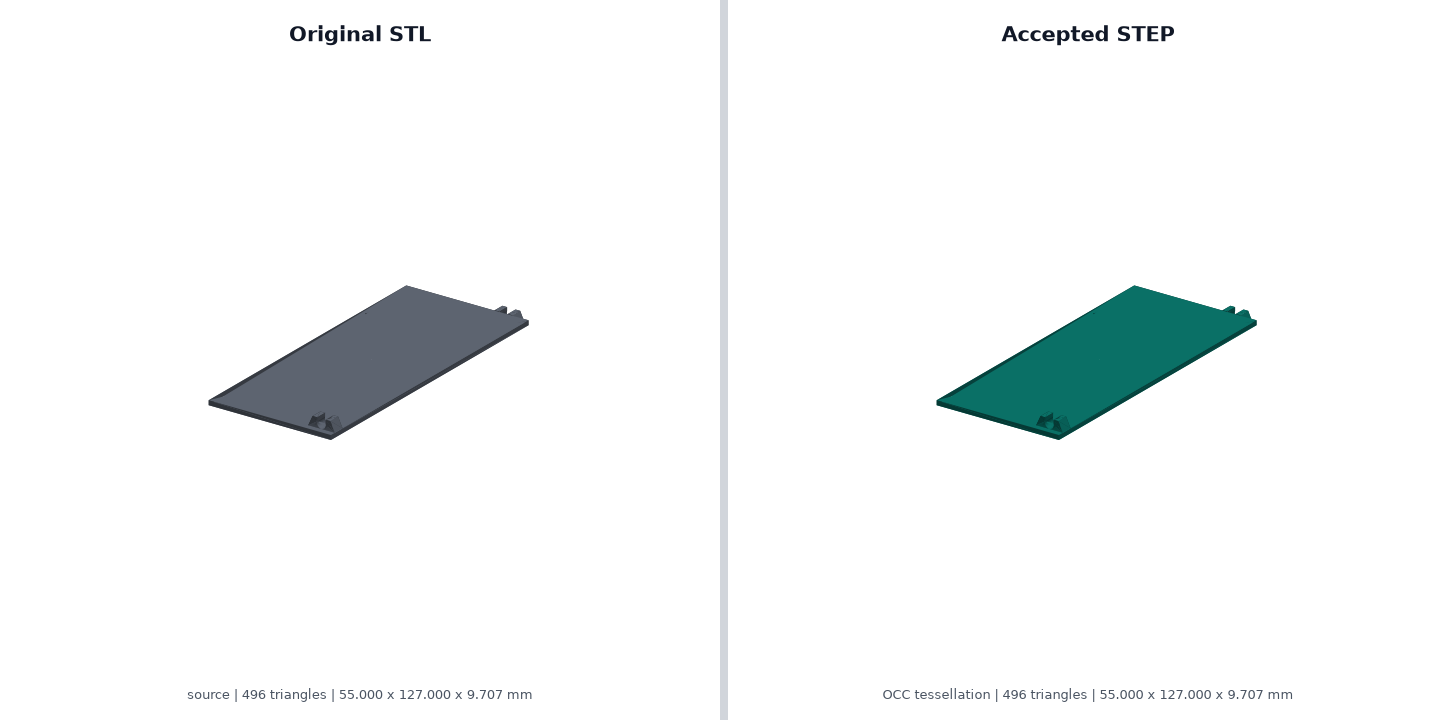

Panasonic TC800 top flap

ACCEPTED

Thing 7390287 · 作者 mrVent · License CC BY-NC-SA

パターンthin replacement flap / clips

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数496 → 496

body / shell6 / 6

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差0.0000%

SHA256

STL: 799109730c380dd62fbdcd949bcfc39863417ef66bbf4897ba44197ca2ea9c2a STEP: 8f15698539d0bd282e0c790c204792259bbe7226ac06db19c2dc86cad5c6a5d3

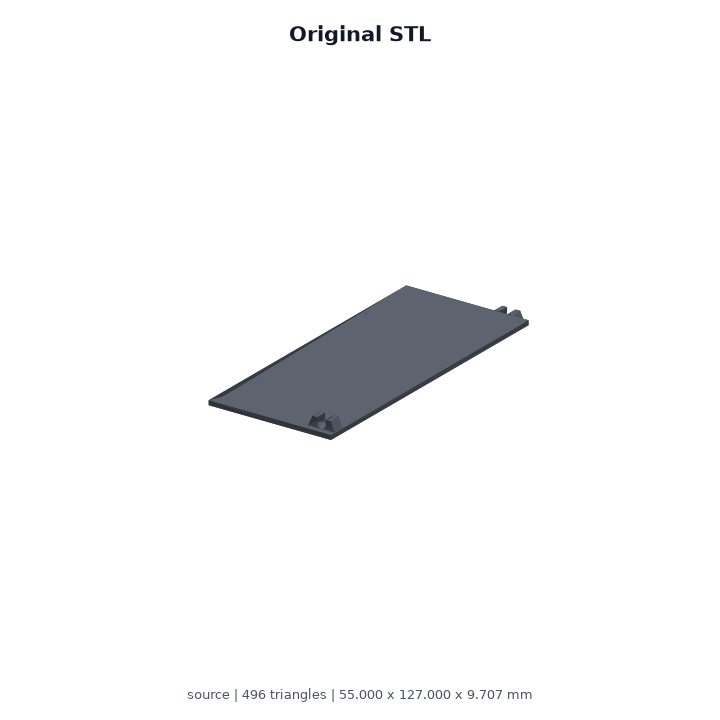

Panasonic TC800 top flap 元STL — 元STLレンダリング

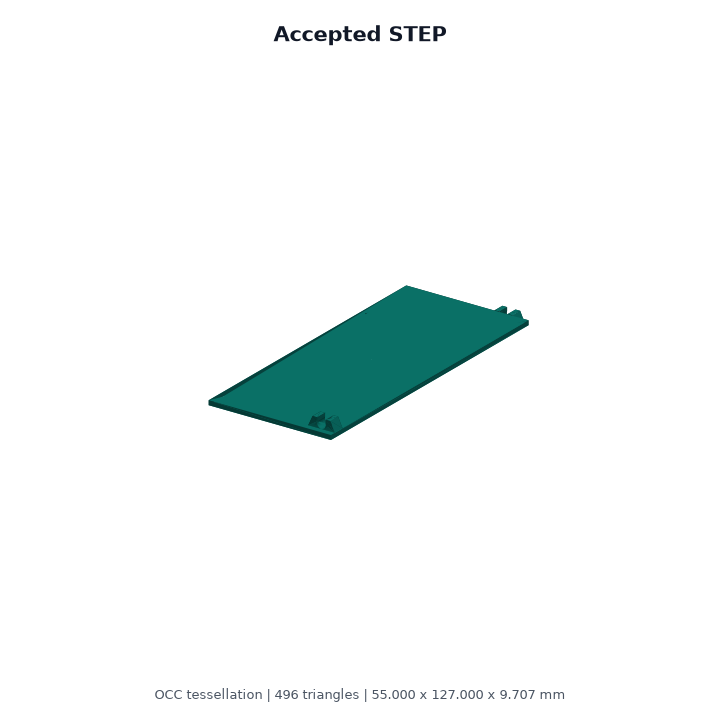

Panasonic TC800 top flap 変換後 — 変換後STEP / FAIL-CLOSED

Panasonic TC800 top flap オーバーレイ — オーバーレイ

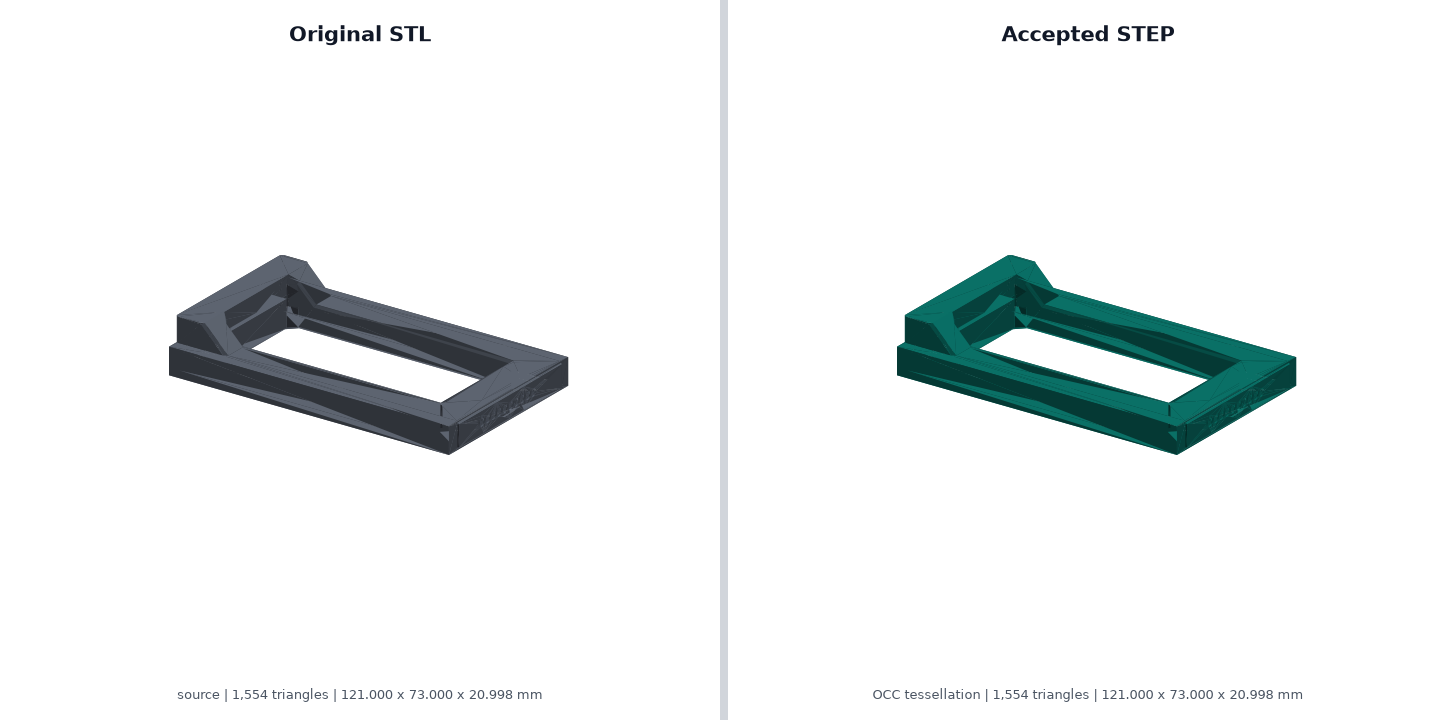

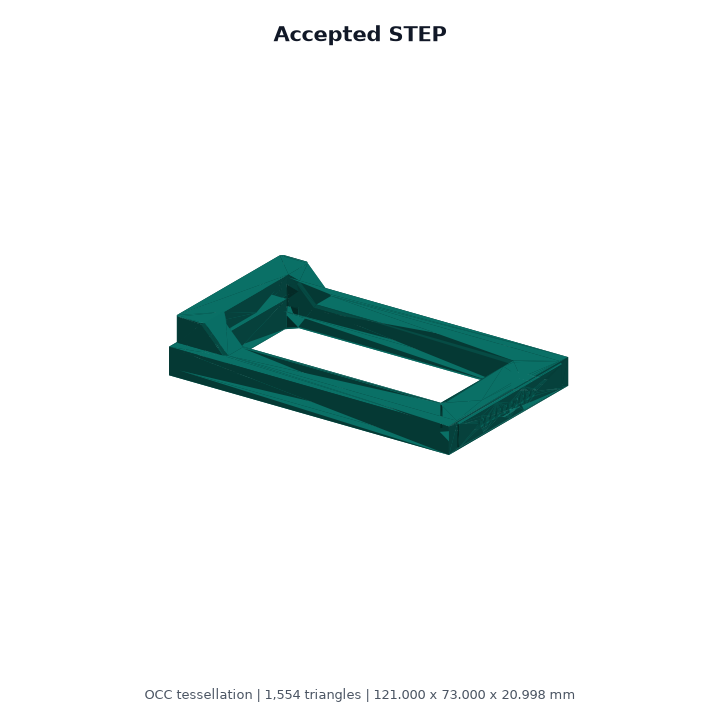

GPU Hanger

ACCEPTED

Thing 7389839 · 作者 jtdduffy · License CC BY-SA

パターンhanger / hook / thin plate

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数1,554 → 1,554

body / shell1 / 1

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差0.0000%

SHA256

STL: 6c5564db2dac39a4a8b625931eea5ecfa8c78194ff00970d8a7aa06c90931909 STEP: 09531fc85214abfa373c44a525418303223fbb05d68c69e8a5adccea17e7191c

Custom shift knob for TH8S

ACCEPTED

Thing 7390333 · 作者 Chezbugha · License CC BY-SA

パターンknob / internal socket / revolution

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数2,548 → 2,548

body / shell2 / 2

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差0.0000%

SHA256

STL: 8582802b7079a758f890cd4451d4438aebfbf82e163112b529ee0c782a49fa3a STEP: c4b70a5ba83e239fc4017b79c3139cd87f1aa9c88e6e84bd056b8f140e7afc9b

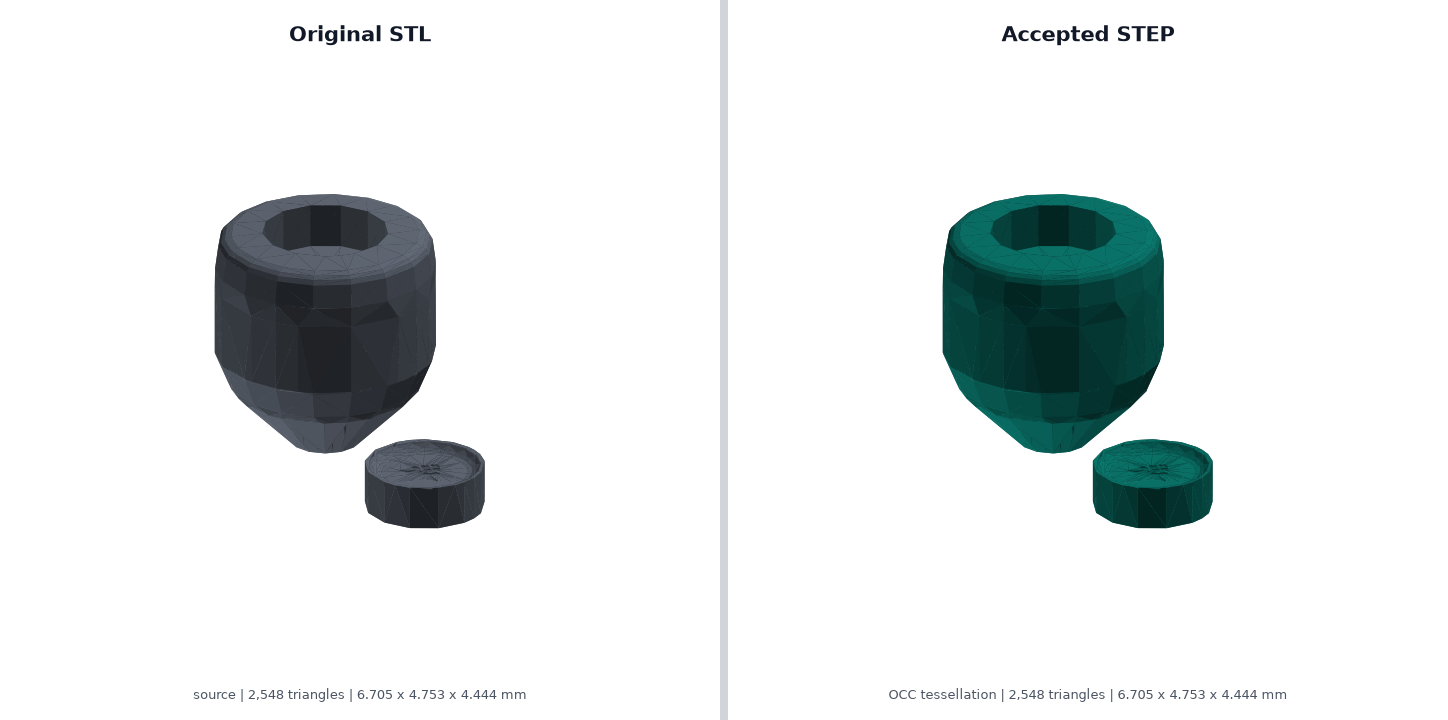

Custom shift knob for TH8S 元STL — 元STLレンダリング

Custom shift knob for TH8S 変換後 — 変換後STEP / FAIL-CLOSED

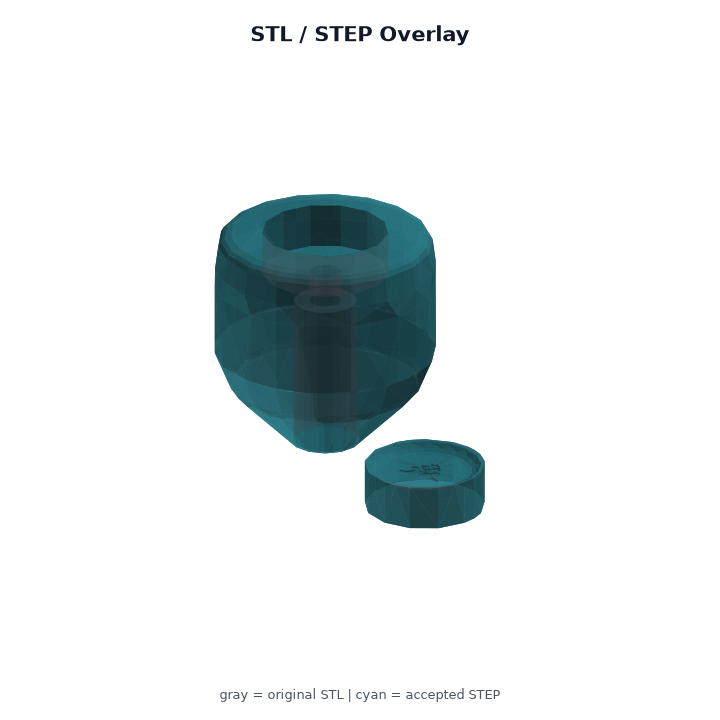

Custom shift knob for TH8S オーバーレイ — オーバーレイ

Blindstopfen 8mm Bewässerung - Blind Stuffing 8mm

ACCEPTED

Thing 7390327 · 作者 avr4you · License CC BY-SA

パターンsmall plug / axial revolution

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数508 → 508

body / shell1 / 1

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差0.0000%

SHA256

STL: 1738fb01ee60ede2581207385a08946d6cd912761c7aec6568fd6043dbcc44ff STEP: ecb5587f1279598ef7232132819d597b24e1bb33a7f4450d61957a13f85ad34f

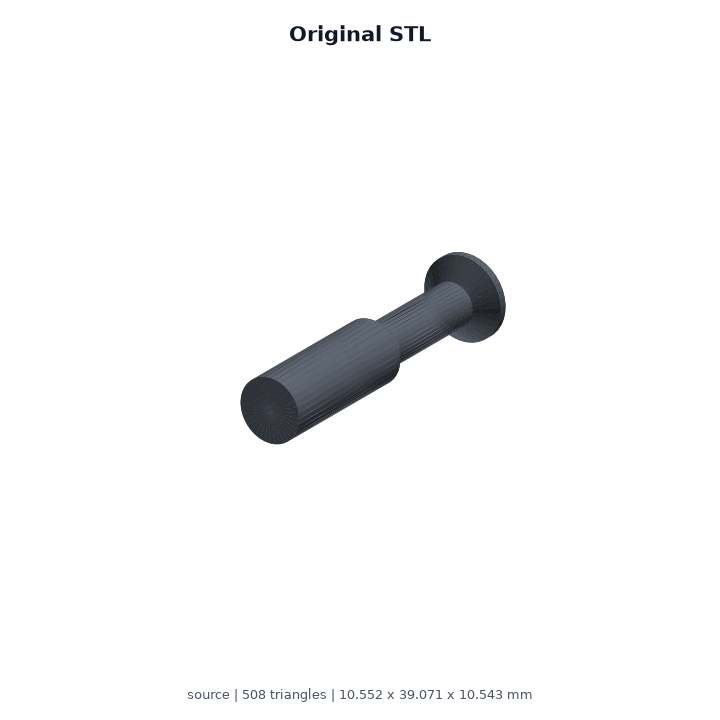

Blindstopfen 8mm Bewässerung - Blind Stuffing 8mm 元STL — 元STLレンダリング

Blindstopfen 8mm Bewässerung - Blind Stuffing 8mm 変換後 — 変換後STEP / FAIL-CLOSED

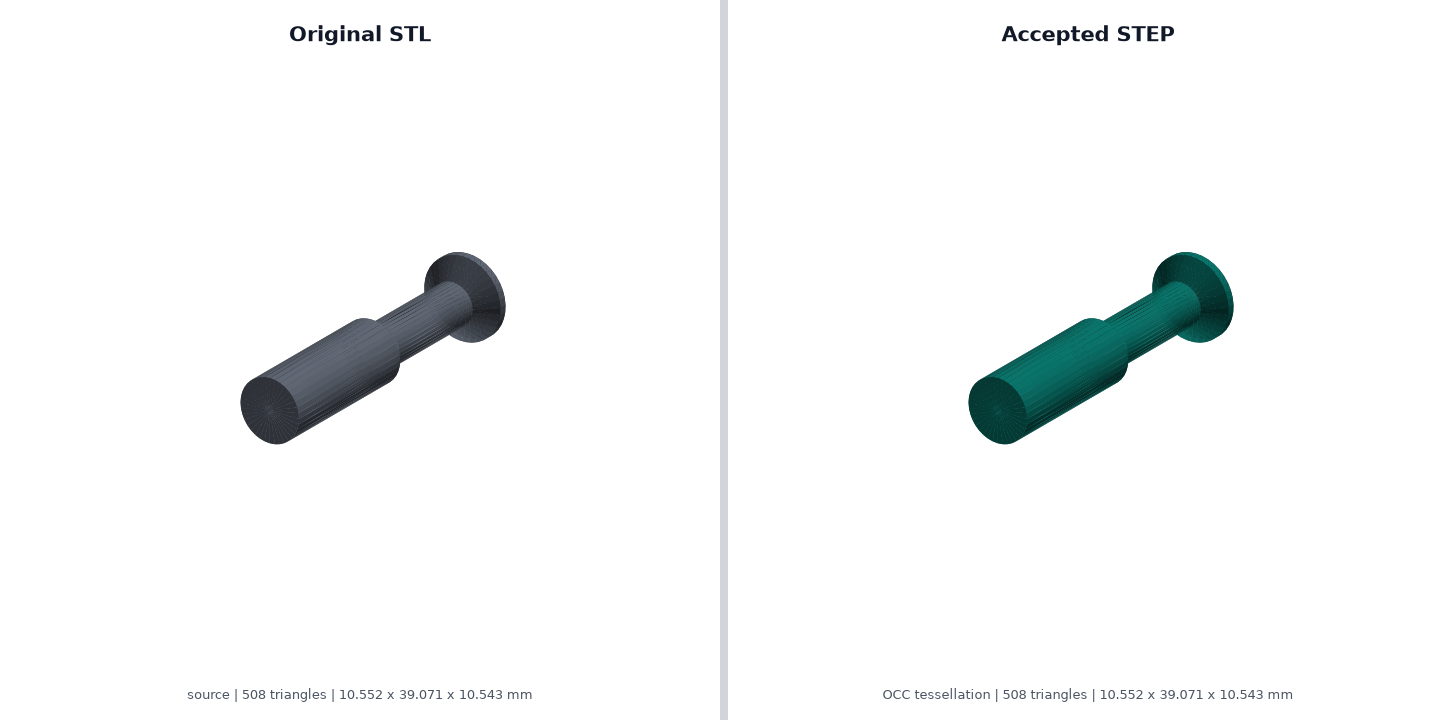

Blindstopfen 8mm Bewässerung - Blind Stuffing 8mm 比較 — 同一カメラ比較

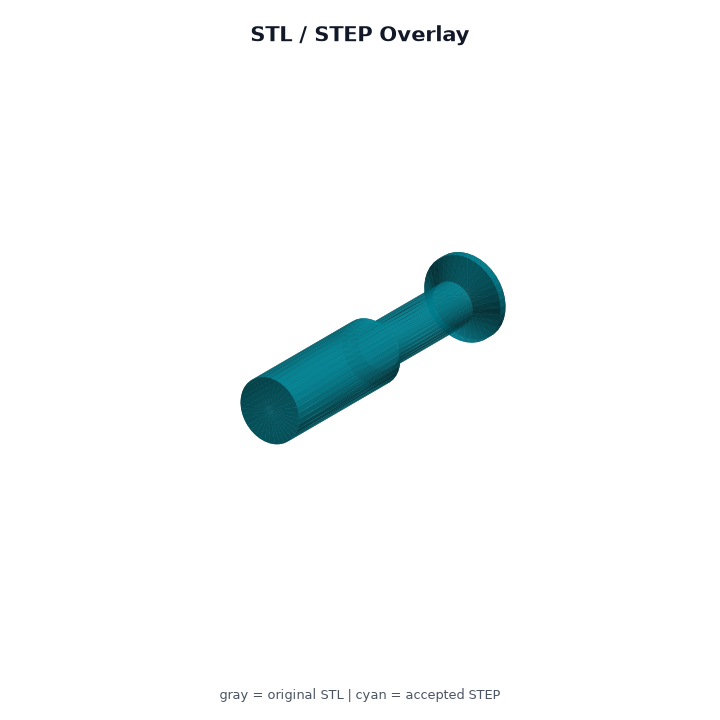

Blindstopfen 8mm Bewässerung - Blind Stuffing 8mm オーバーレイ — オーバーレイ

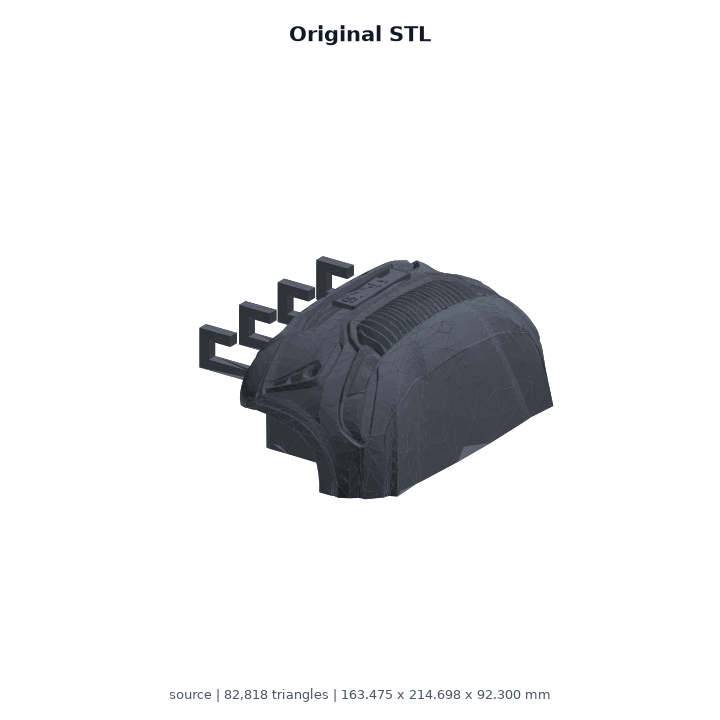

togg t10x keys

FAIL-CLOSED

Thing 7390316 · 作者 rdemirhan90 · License CC BY-SA

パターンkey fob / embossed detail / hole

変換経路不明

面数82,818 → —

body / shell7 / —

watertightNo → 不明

P95— mm / —%

sampled最大— mm / —%

元モデル体積差—%

SHA256

STL: 45689255c49c09cbe7fbe236f4a99ffa9df2981380daa93c3dc0114aa6816069 STEP: —

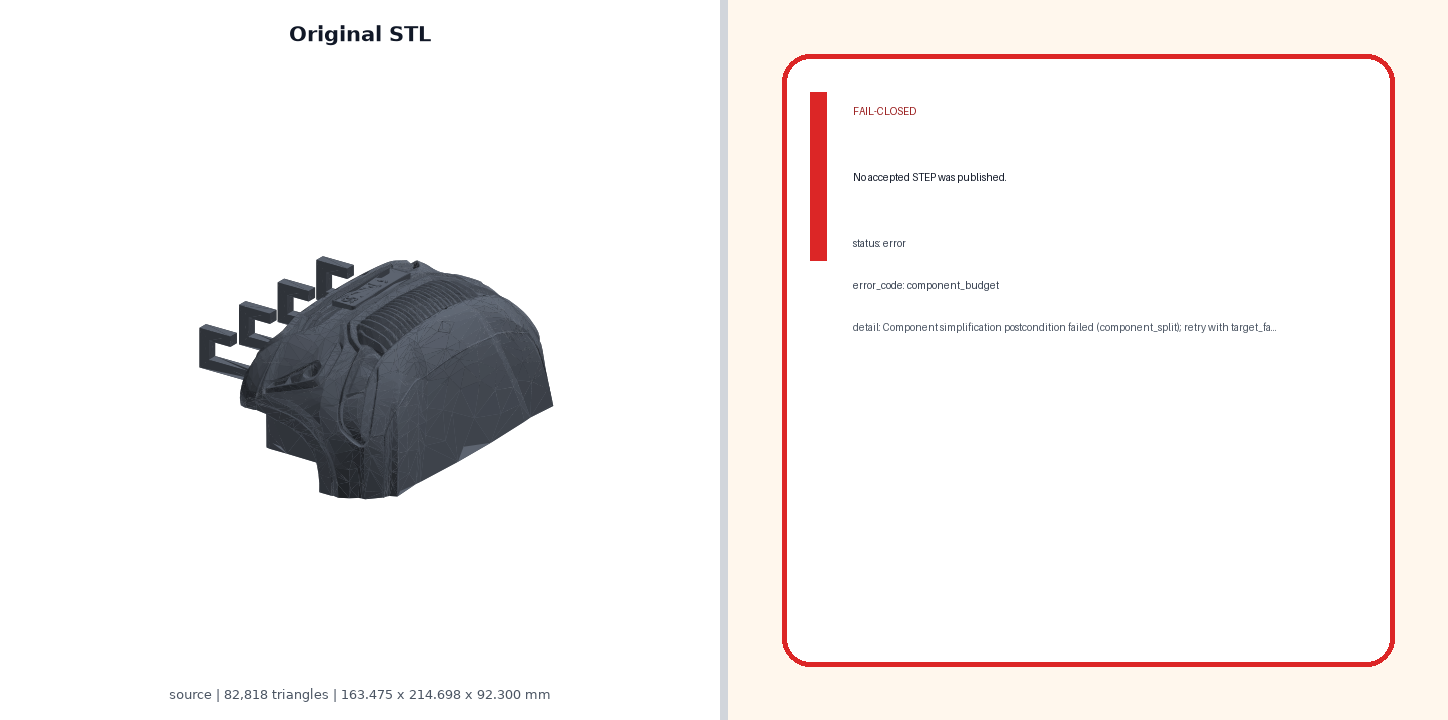

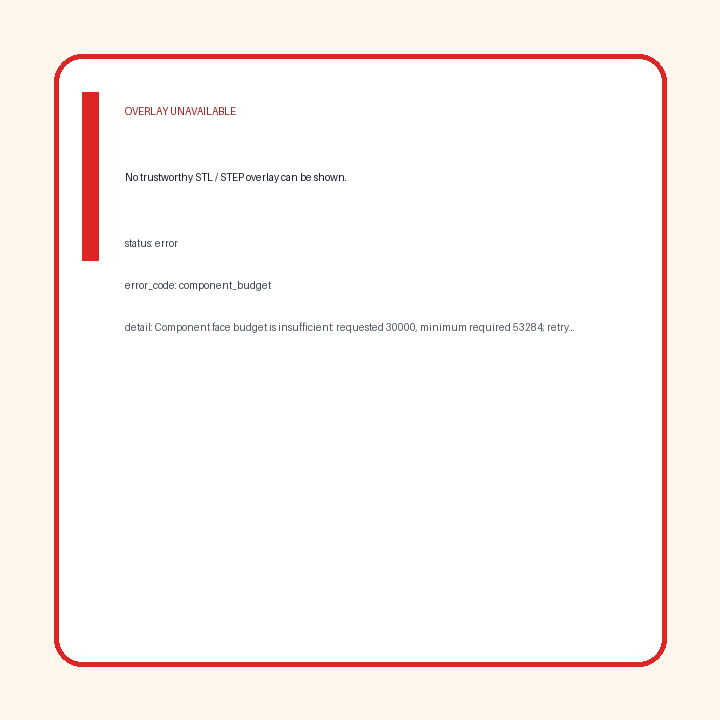

拒否理由: component_budget: Component simplification postcondition failed (component_split); retry with target_faces >= 60000

FAIL-CLOSED: acceptedではないため、STEPを成功成果物として公開していません。

togg t10x keys 変換後 — 変換後STEP / FAIL-CLOSED

GPS Handler Yamaha Tracer 900 GT 2018-2020

ACCEPTED

Thing 7390310 · 作者 snoway · License CC BY-SA

パターンvehicle GPS mount / clamp / curved bracket

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数38,136 → 30,000

body / shell1 / 1

watertightNo → Yes

P950.0000 mm / 0.0000%

sampled最大0.0252 mm / 0.0159%

元モデル体積差0.0009%

SHA256

STL: 44a9303c1e8781d0272037a71cb7bf135d80fc1d9b59466a6662ea0c6d0220cb STEP: d654d5bfb8311506c33b6ce947f860c5b0fef6aa1be26f513c91eb1e2e0cddd6

GPS Handler Yamaha Tracer 900 GT 2018-2020 元STL — 元STLレンダリング

GPS Handler Yamaha Tracer 900 GT 2018-2020 変換後 — 変換後STEP / FAIL-CLOSED

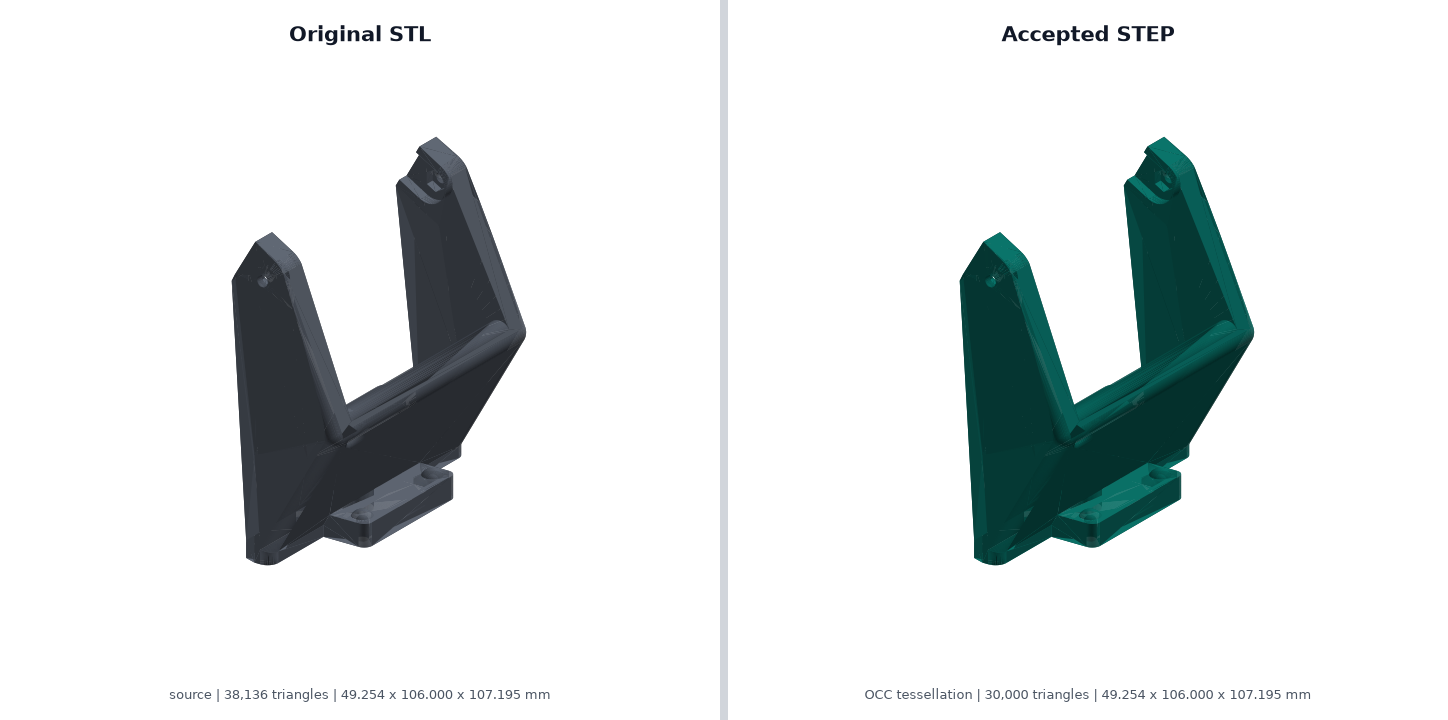

GPS Handler Yamaha Tracer 900 GT 2018-2020 比較 — 同一カメラ比較

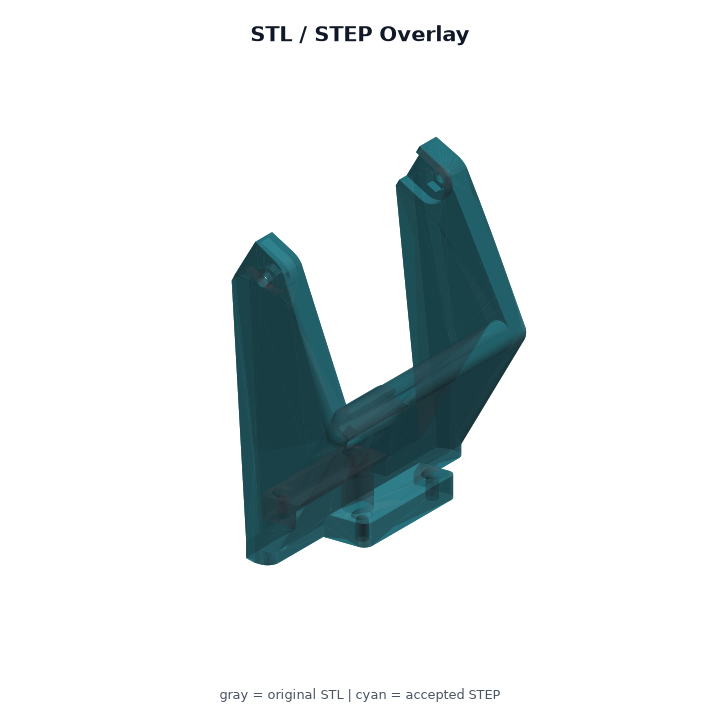

GPS Handler Yamaha Tracer 900 GT 2018-2020 オーバーレイ — オーバーレイ

Filter Adepter 62mm for Samsung Galaxy S23, S24, S25, S26 Ultra with case

ACCEPTED

Thing 7390301 · 作者 judhi · License CC BY-SA

パターンcircular camera filter adapter / thin wall

変換経路freeform_faceted / adaptive freeform 5,000面 / watertight_analytic_topology_mismatch

面数11,254 → 4,998

body / shell1 / 1

watertightNo → Yes

P950.0628 mm / 0.0503%

sampled最大0.1017 mm / 0.0815%

元モデル体積差—%

SHA256

STL: 1d18f4043112a2328ef236ddb8375000d1c7c220fd0d7bece9e93decaa976bc0 STEP: 816138fad5a738aa61e510c6e6b35b3df4212f6c2c66a9a4681b9c78e73c1869

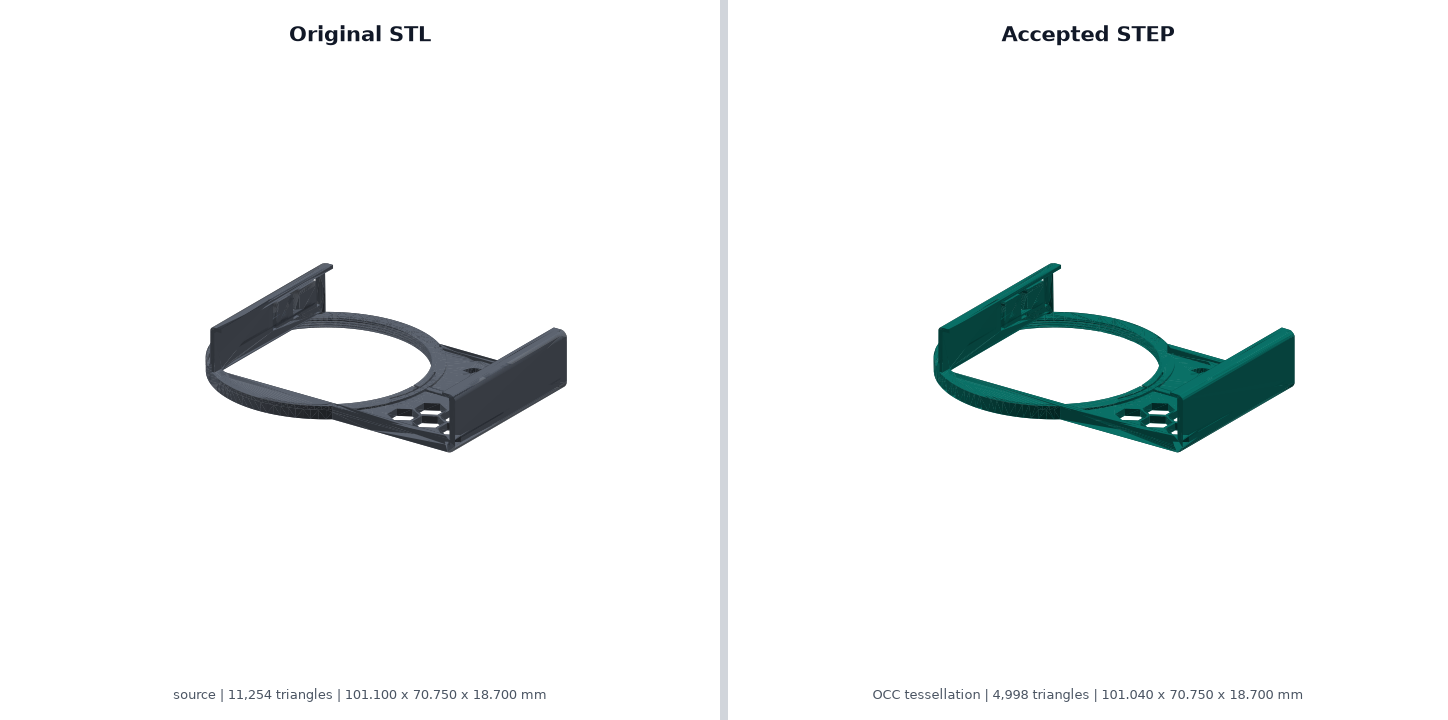

Filter Adepter 62mm for Samsung Galaxy S23, S24, S25, S26 Ultra with case 元STL — 元STLレンダリング

Filter Adepter 62mm for Samsung Galaxy S23, S24, S25, S26 Ultra with case 変換後 — 変換後STEP / FAIL-CLOSED

Filter Adepter 62mm for Samsung Galaxy S23, S24, S25, S26 Ultra with case 比較 — 同一カメラ比較

Filter Adepter 62mm for Samsung Galaxy S23, S24, S25, S26 Ultra with case オーバーレイ — オーバーレイ

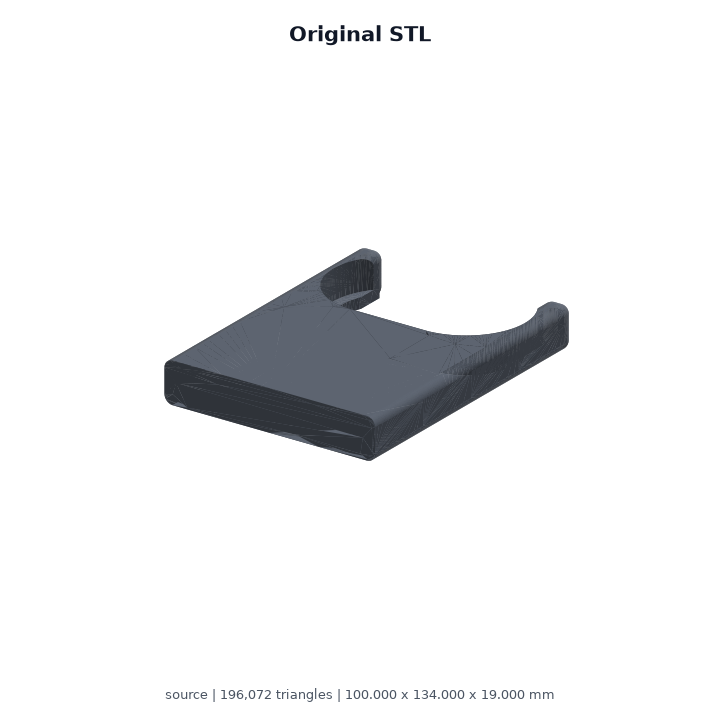

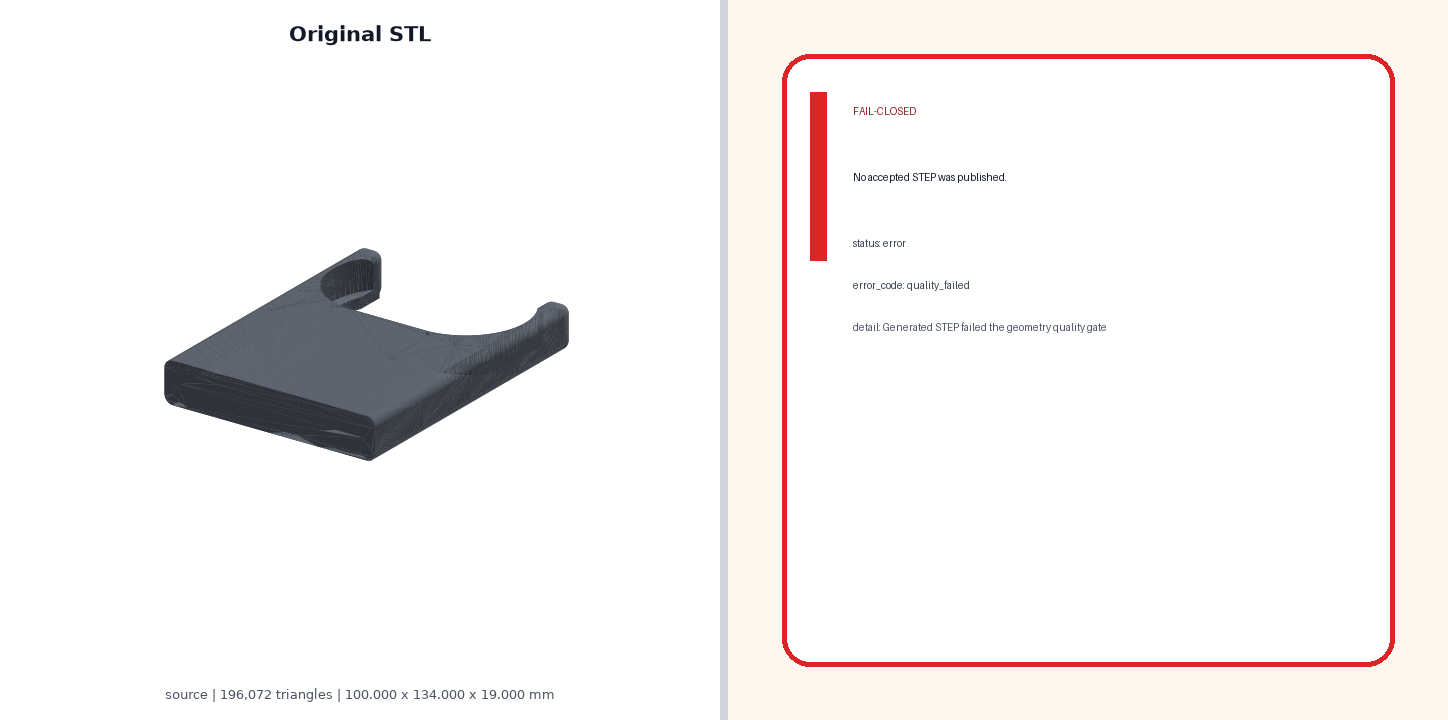

Bosch Series 6 Pasta Passion Support

FAIL-CLOSED

Thing 7384780 · 作者 V0IDF0X · License CC BY-NC-SA

パターンequipment holder / curved bracket

変換経路freeform_faceted / adaptive freeform 5,000面 / watertight_analytic_topology_mismatch

面数196,072 → —

body / shell1 / —

watertightYes → 不明

P952.2300 mm / 1.3252%

sampled最大7.1206 mm / 4.2315%

元モデル体積差0.2830%

SHA256

STL: 112ddf035740c8303ff6a4292f6295c1266d45de4a02937e6f41fcc6301e3fd1 STEP: —

拒否理由: quality_failed: Generated STEP failed the geometry quality gate

FAIL-CLOSED: acceptedではないため、STEPを成功成果物として公開していません。

Bosch Series 6 Pasta Passion Support 元STL — 元STLレンダリング

Bosch Series 6 Pasta Passion Support 変換後 — 変換後STEP / FAIL-CLOSED

Bosch Series 6 Pasta Passion Support 比較 — 同一カメラ比較

Bosch Series 6 Pasta Passion Support オーバーレイ — オーバーレイ

BIG SHOOTY THING (P-40-K Bolt Pistol HELLDIVERS 2)

FAIL-CLOSED

Thing 7390293 · 作者 ReProps · License CC BY-SA

パターンprop component / high-density mechanical surface

変換経路不明

面数522,028 → —

body / shell1 / —

watertightYes → 不明

P95— mm / —%

sampled最大— mm / —%

元モデル体積差—%

SHA256

STL: 5ca31b15a67e49940d3a40cda4f2169a0adb0df99958268fa09536b379b550df STEP: —

拒否理由: resource_budget: Component simplification postcondition failed (certified_target_not_reached); retry with a larger certified compute budget

FAIL-CLOSED: acceptedではないため、STEPを成功成果物として公開していません。

BIG SHOOTY THING (P-40-K Bolt Pistol HELLDIVERS 2) 元STL — 元STLレンダリング

BIG SHOOTY THING (P-40-K Bolt Pistol HELLDIVERS 2) 変換後 — 変換後STEP / FAIL-CLOSED

BIG SHOOTY THING (P-40-K Bolt Pistol HELLDIVERS 2) 比較 — 同一カメラ比較

BIG SHOOTY THING (P-40-K Bolt Pistol HELLDIVERS 2) オーバーレイ — オーバーレイ

Pyramid LED Lamp

ACCEPTED

Thing 7390288 · 作者 Lrplana · License CC BY-NC-SA

パターンlamp base / hollow pyramid / openings

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数1,956 → 1,956

body / shell1 / 1

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差0.0000%

SHA256

STL: 28afd42ce816a182c688f95c0a6620342d9185ca17ddb09cdc3600b9144ce538 STEP: 23ee719e005ec7d87ba16ae9c97c34f63bee3c78ceb22364d03437b3f54aaa59

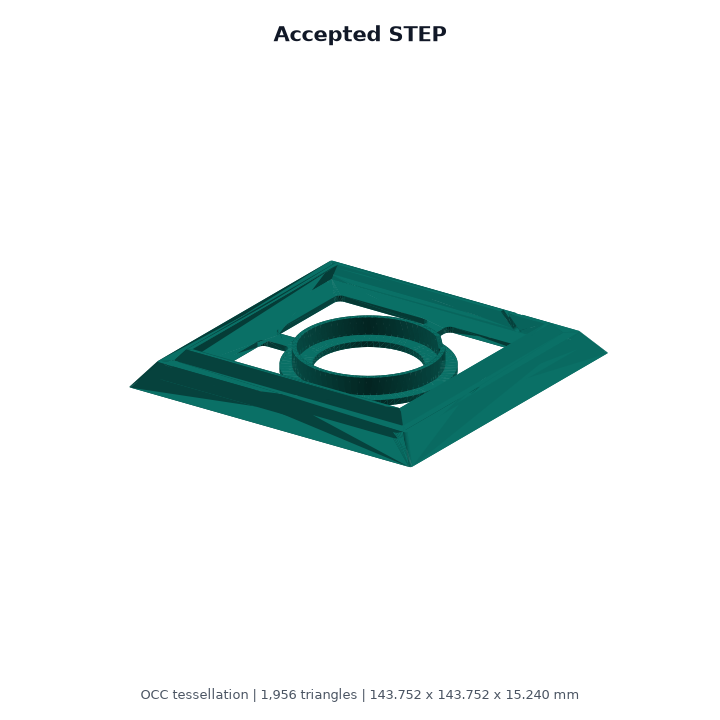

Pyramid LED Lamp 変換後 — 変換後STEP / FAIL-CLOSED

AORUS RTX 5090 AI BOX Backplate

ACCEPTED

Thing 7390337 · 作者 bhmin2003 · License CC BY-SA

パターンbackplate / vents / screw holes

変換経路freeform_faceted / adaptive freeform 5,000面 / watertight_analytic_topology_mismatch

面数7,448 → 5,000

body / shell1 / 1

watertightYes → Yes

P950.0003 mm / 0.0001%

sampled最大0.0513 mm / 0.0201%

元モデル体積差0.0007%

SHA256

STL: 4b29a6e5b18f5b2a2219ea4d17785f5e3cd11f32503e78a307e8b1e243862b3b STEP: 5ce79747c7dc7c7d51db73f17299110ff5b6adc3c7f109c848464dda2c1bba67

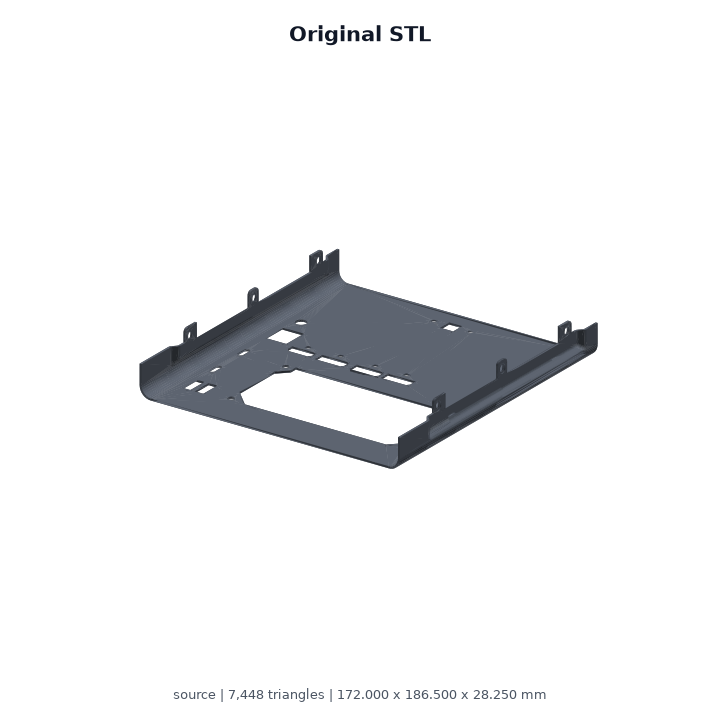

AORUS RTX 5090 AI BOX Backplate 元STL — 元STLレンダリング

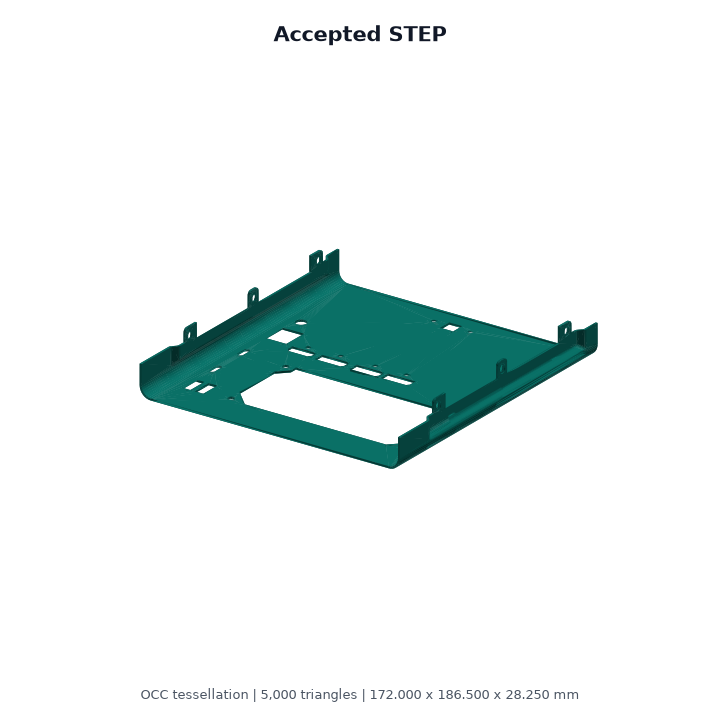

AORUS RTX 5090 AI BOX Backplate 変換後 — 変換後STEP / FAIL-CLOSED

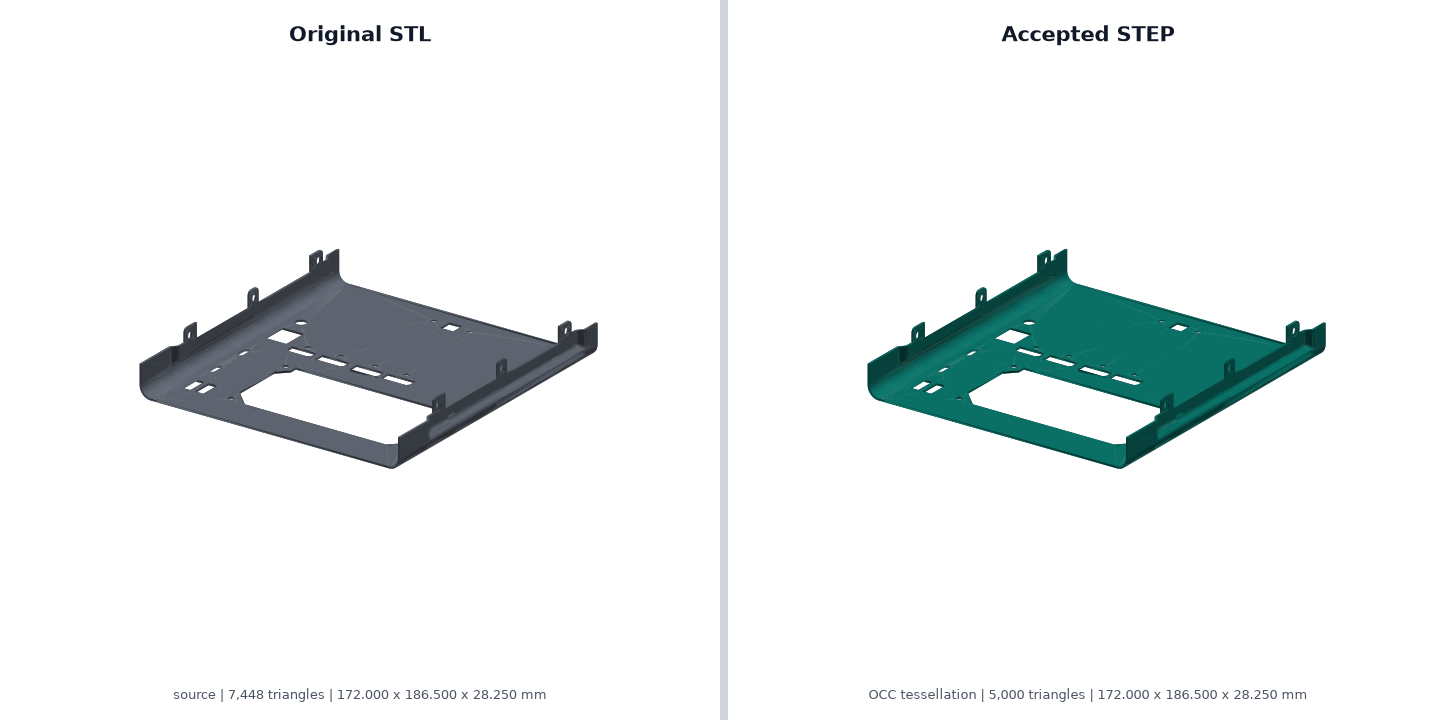

AORUS RTX 5090 AI BOX Backplate 比較 — 同一カメラ比較

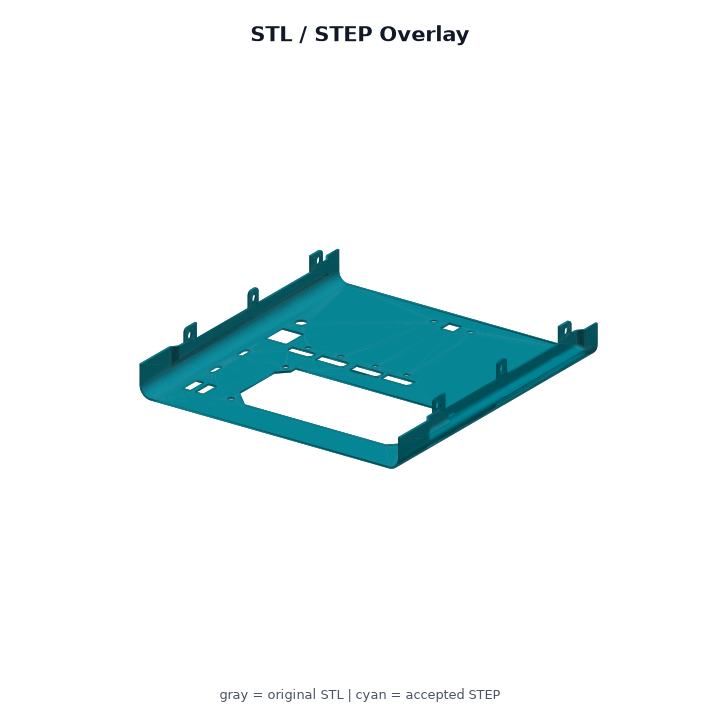

AORUS RTX 5090 AI BOX Backplate オーバーレイ — オーバーレイ

Palitoy Action Force SAS boat, outboard motor and machine gun

FAIL-CLOSED

Thing 7390331 · 作者 Borogrove · License CC BY-SA

パターンsmall vehicle shell / fine mechanical detail

変換経路legacy/不明

面数20,304 → —

body / shell2 / —

watertightNo → 不明

P95— mm / —%

sampled最大— mm / —%

元モデル体積差—%

SHA256

STL: 47db37175fdda5d5c029ca3c511460386e6d3e03c78b6f535288a51a6b5f91b9 STEP: —

拒否理由: quality_failed: Local component repair failed closed (1 component(s))

FAIL-CLOSED: acceptedではないため、STEPを成功成果物として公開していません。

Palitoy Action Force SAS boat, outboard motor and machine gun 元STL — 元STLレンダリング

Palitoy Action Force SAS boat, outboard motor and machine gun 変換後 — 変換後STEP / FAIL-CLOSED

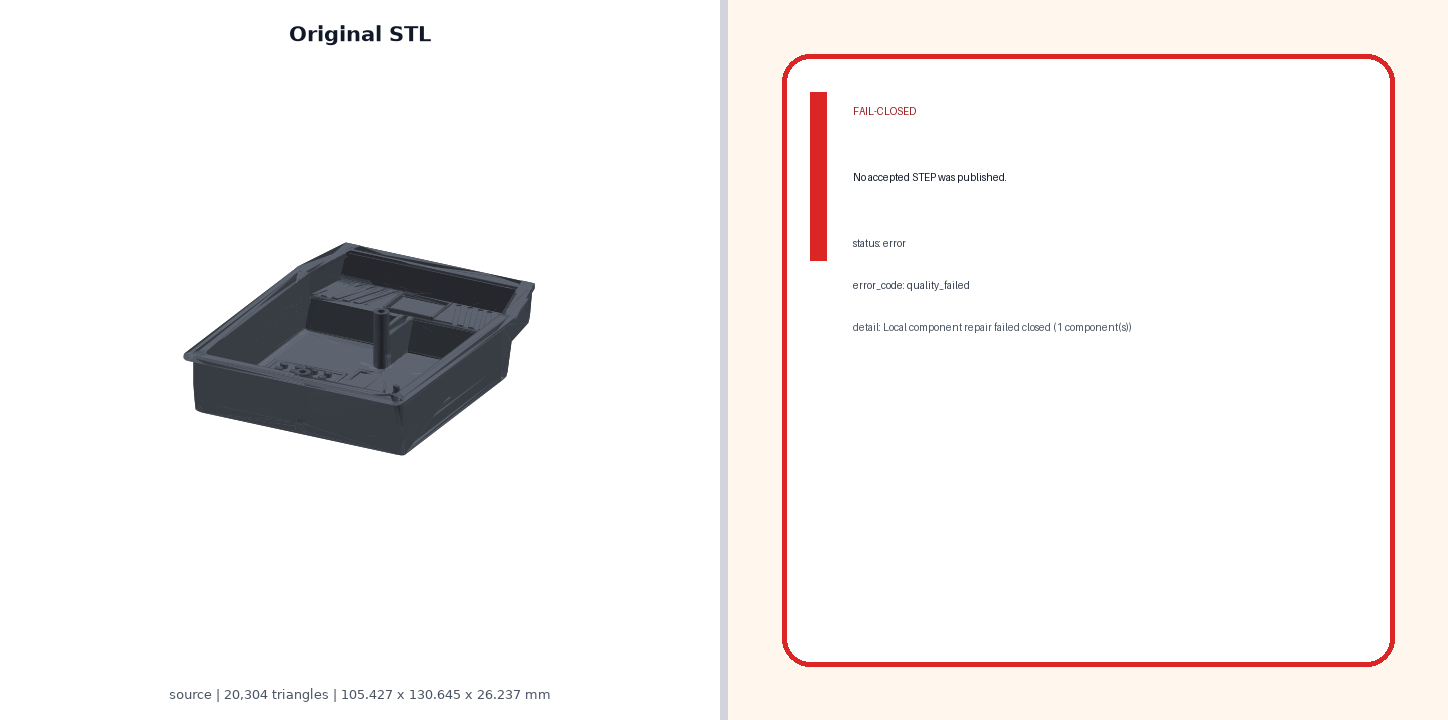

Palitoy Action Force SAS boat, outboard motor and machine gun 比較 — 同一カメラ比較

Palitoy Action Force SAS boat, outboard motor and machine gun オーバーレイ — オーバーレイ

Kenner FX-7 medical robot replacement base

ACCEPTED

Thing 7390325 · 作者 Borogrove · License CC BY-SA

パターンcircular base / radial detail

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数8,828 → 8,824

body / shell2 / 2

watertightNo → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差—%

SHA256

STL: 46c0950ebba1b1b0eb3af230ddb85a6b54308d0932bea717ae97684eb5aa6b2a STEP: 417e9014e4d73c5ac7692f1f481a83ccfc83c2e2737ec498abc19a3cffde5428

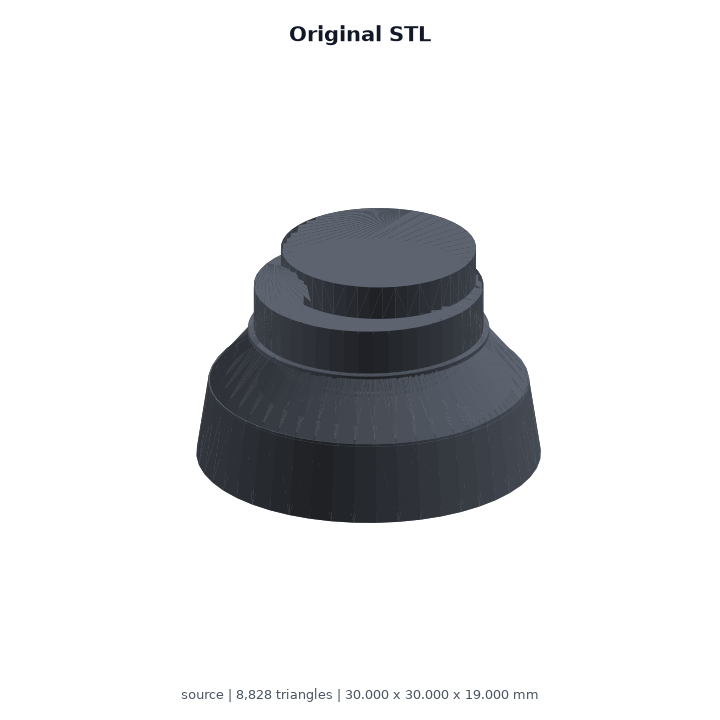

Kenner FX-7 medical robot replacement base 元STL — 元STLレンダリング

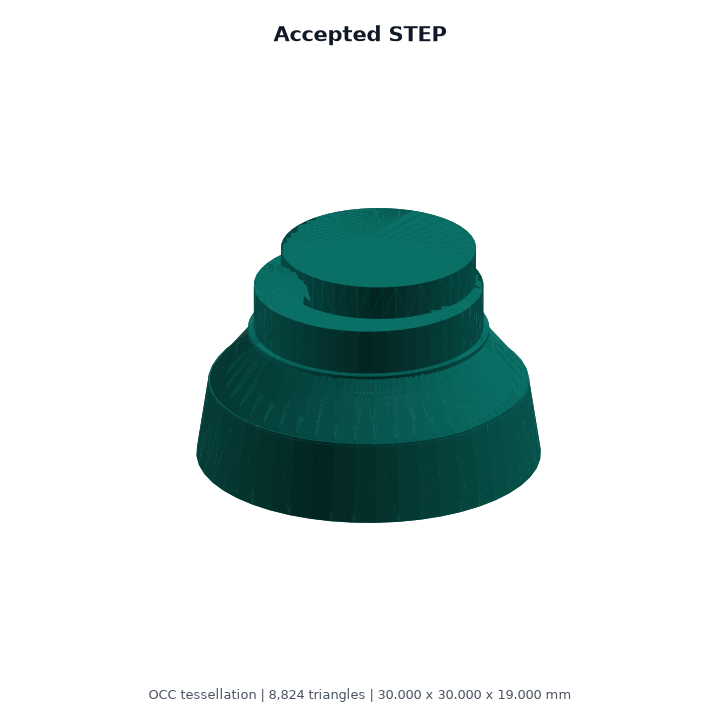

Kenner FX-7 medical robot replacement base 変換後 — 変換後STEP / FAIL-CLOSED

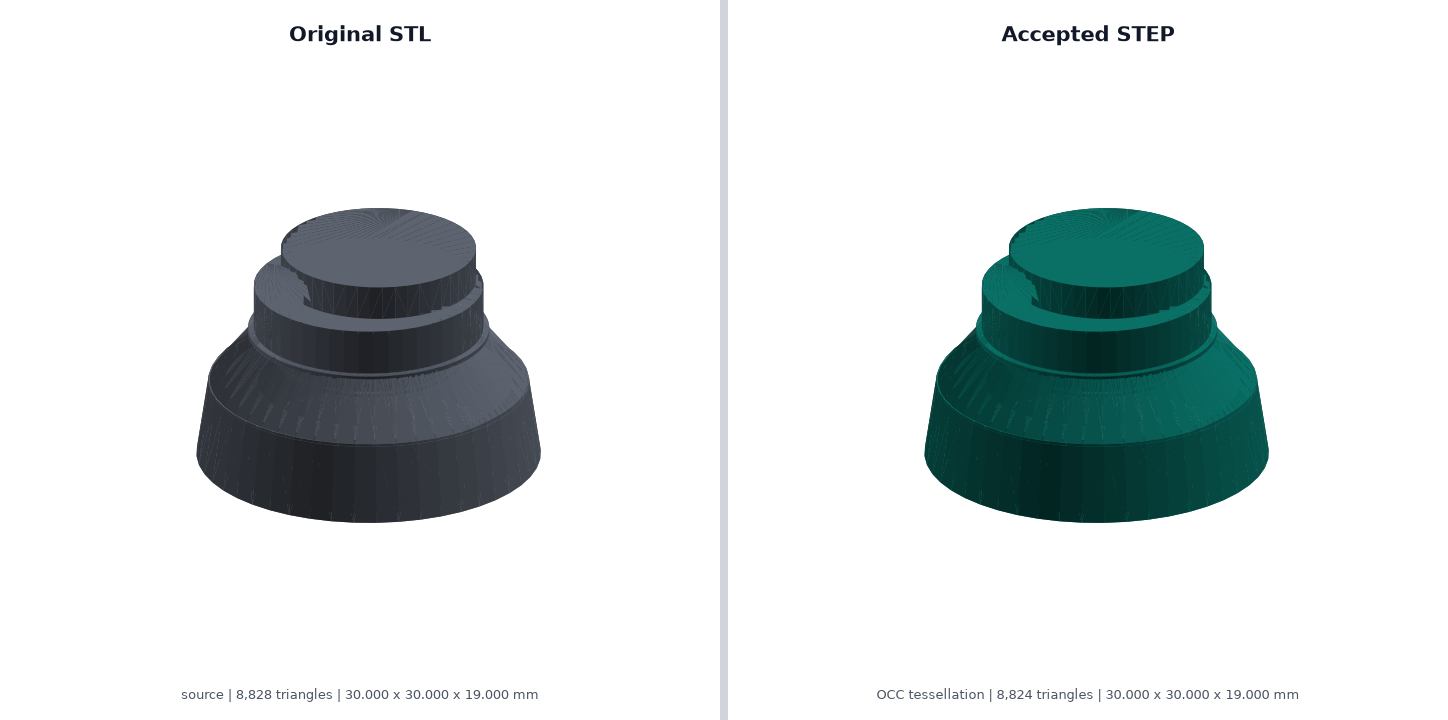

Kenner FX-7 medical robot replacement base 比較 — 同一カメラ比較

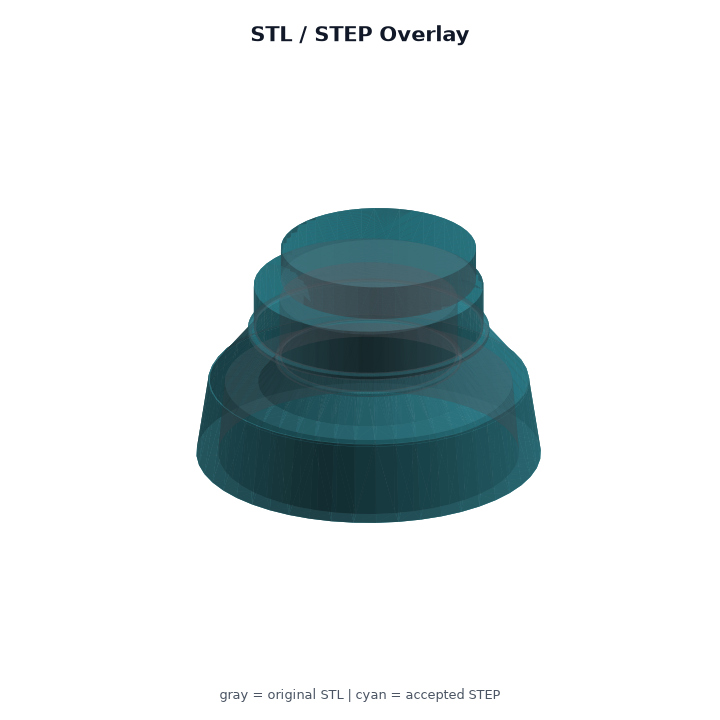

Kenner FX-7 medical robot replacement base オーバーレイ — オーバーレイ

Phone lanyard strap dongle

ACCEPTED

Thing 7390318 · 作者 besmarsh · License CC BY-SA

パターンthin dongle / slot / hole

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数776 → 776

body / shell6 / 9

watertightNo → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差—%

SHA256

STL: 92ae630f7cbe0c479f8ed5e6cb63c523a7a005a20b06f6b6f8ced42f1f7d7cc6 STEP: 0c6bcf7ef508d20805a9b53d123f1e95ffde1a6004dbb665e5299027fb3176e8

Phone lanyard strap dongle 元STL — 元STLレンダリング

Phone lanyard strap dongle 変換後 — 変換後STEP / FAIL-CLOSED

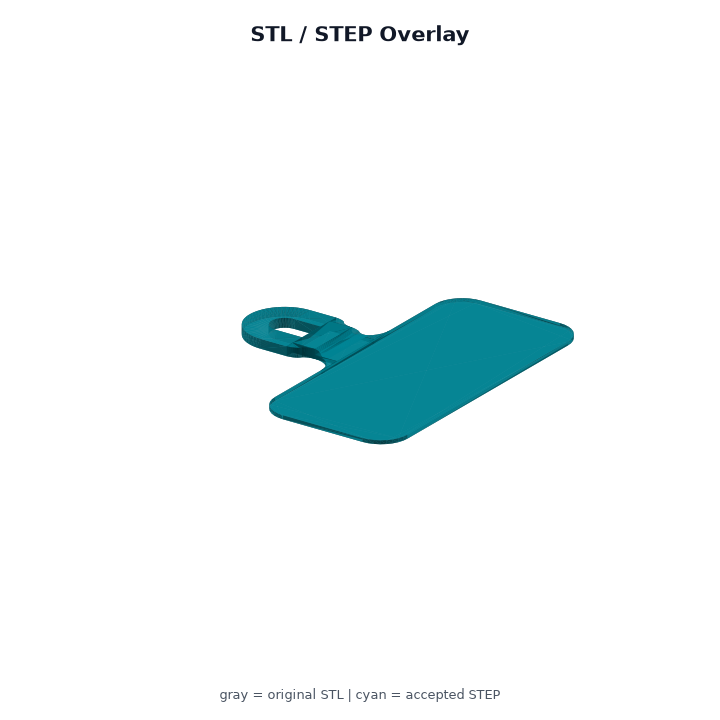

Phone lanyard strap dongle オーバーレイ — オーバーレイ

Squid pole Base

ACCEPTED

Thing 7390303 · 作者 whistle1970 · License CC BY-SA

パターンpole base / clamp holes

変換経路freeform_faceted / watertight_analytic_topology_mismatch

面数4,032 → 4,032

body / shell1 / 1

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差0.0000%

SHA256

STL: 9fb3efbc9072fb539bf1f6f4fbe33e376acf72c133ac8117a64c2fd62c7e9285 STEP: 37d91db391459313dbef5ec94471f2d07007e0411dbcb8b3b999937f5f568d68

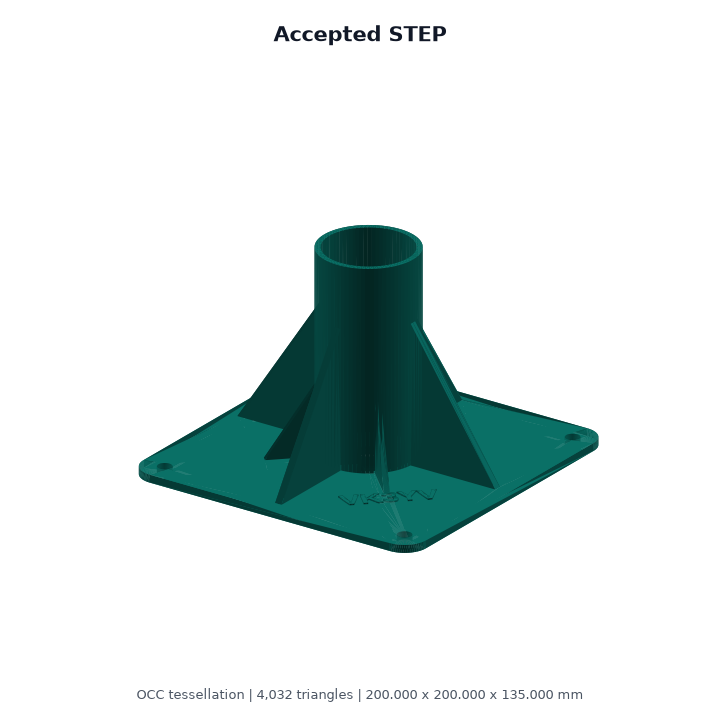

Squid pole Base 変換後 — 変換後STEP / FAIL-CLOSED

Mug Outer for Topro Rollator Slide rail

ACCEPTED

Thing 7390300 · 作者 Nutter5 · License CC BY-SA

パターンcup shell / slide rail / thin wall

変換経路freeform_faceted / adaptive freeform 13,492面 / watertight_analytic_topology_mismatch

面数13,492 → 13,492

body / shell18 / 18

watertightYes → Yes

P950.0000 mm / 0.0000%

sampled最大0.0000 mm / 0.0000%

元モデル体積差0.1817%

SHA256

STL: 36aa9e38e00f950e9bc24f2cadb5e91922e5cc3cb134717bc49e59782922ab58 STEP: 6a77d14ab4e24e464b897bc66f8cb4a29e04bf619461eb9d1adf5fd07d642ad3

Mug Outer for Topro Rollator Slide rail 元STL — 元STLレンダリング

Mug Outer for Topro Rollator Slide rail 変換後 — 変換後STEP / FAIL-CLOSED

Mug Outer for Topro Rollator Slide rail 比較 — 同一カメラ比較

Mug Outer for Topro Rollator Slide rail オーバーレイ — オーバーレイ

Sixpack Kamikaze PA – abgedichtete M14x1 - Ersatz Pedalschraube

ACCEPTED

Thing 7390296 · 作者 3ernd · License CC BY-SA

パターンthreaded pedal screw / axial revolution

変換経路freeform_faceted / adaptive freeform 5,000面 / watertight_analytic_topology_mismatch

面数62,720 → 5,000

body / shell1 / 1

watertightYes → Yes

P950.0110 mm / 0.0485%

sampled最大0.0396 mm / 0.1749%

元モデル体積差0.1447%

SHA256

STL: f976f8828bfca563f32ebd5fc1f30506b7710faa8b35fac94c0389f342d778b0 STEP: a4c64126e52f74e0028de75adddb0ab9316d060d22635de3cea37587dc686ff5

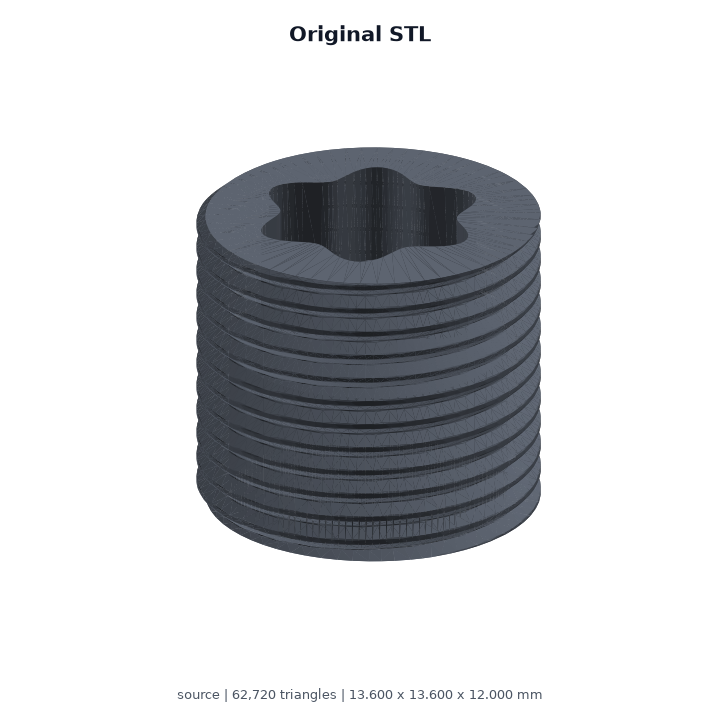

Sixpack Kamikaze PA – abgedichtete M14x1 - Ersatz Pedalschraube 元STL — 元STLレンダリング

Sixpack Kamikaze PA – abgedichtete M14x1 - Ersatz Pedalschraube 変換後 — 変換後STEP / FAIL-CLOSED

Sixpack Kamikaze PA – abgedichtete M14x1 - Ersatz Pedalschraube 比較 — 同一カメラ比較

Sixpack Kamikaze PA – abgedichtete M14x1 - Ersatz Pedalschraube オーバーレイ — オーバーレイ

Lens Blower Duster Nozzle

ACCEPTED

Thing 7390291 · 作者 BlaeceAelf · License CC BY-NC-ND

パターンsmall nozzle / taper / thin wall

変換経路freeform_faceted / adaptive freeform 5,000面 / watertight_analytic_topology_mismatch

面数5,810 → 5,000

body / shell1 / 1

watertightYes → Yes

P950.0001 mm / 0.0002%

sampled最大0.0069 mm / 0.0123%

元モデル体積差0.0043%

SHA256

STL: f6fb686b19c617d892bfa73b217e84be4d8ae7af13709c770f0795e6e5c0418a STEP: c5f7449eaf5f32910bb0200ad639f761e915a2ac77b7310e00166fc8a3785bff

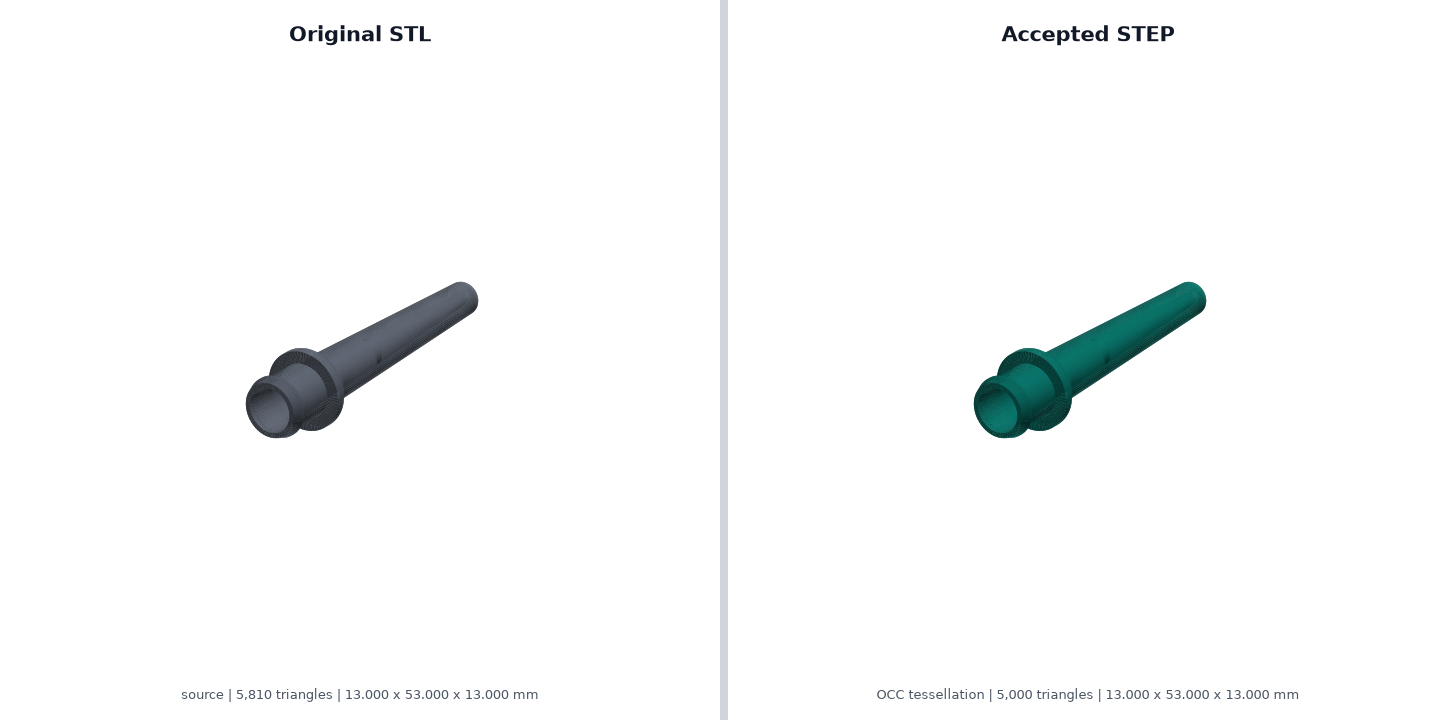

Lens Blower Duster Nozzle 元STL — 元STLレンダリング

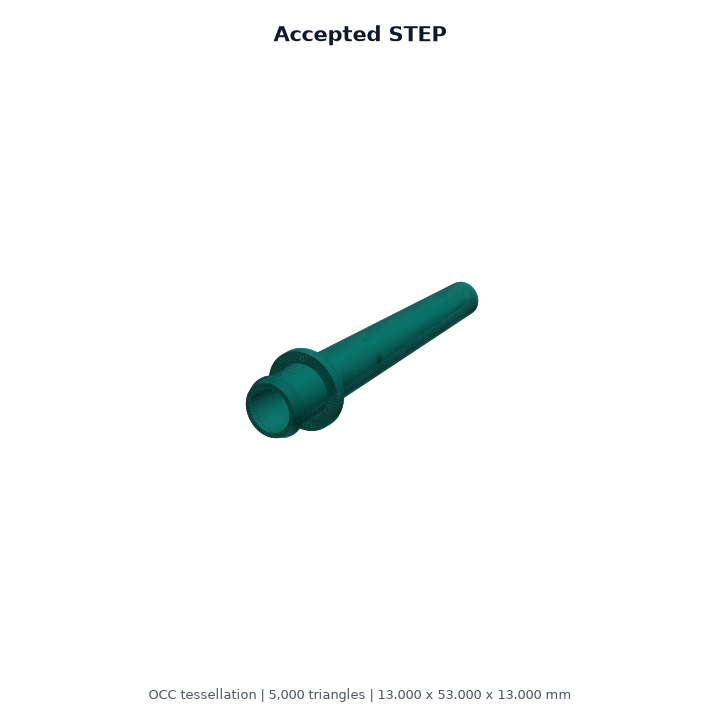

Lens Blower Duster Nozzle 変換後 — 変換後STEP / FAIL-CLOSED

Lens Blower Duster Nozzle オーバーレイ — オーバーレイ

motor mount

FAIL-CLOSED

Thing 7390286 · 作者 hx253 · License CC BY-SA

パターンmotor mount / curved bracket / holes

変換経路不明

面数53,284 → —

body / shell2 / —

watertightYes → 不明

P95— mm / —%

sampled最大— mm / —%

元モデル体積差—%

SHA256

STL: 0be602ee413f4cb300e2a55a2447ab1eacd1016b822455ffdebe762ad81ff9aa STEP: —

拒否理由: component_budget: Component face budget is insufficient: requested 30000, minimum required 53284; retry with target_faces >= 53284

FAIL-CLOSED: acceptedではないため、STEPを成功成果物として公開していません。

Guitar Hero Wii Les Paul Wiimote Bay Back Cover / Battery Door

FAIL-CLOSED

Thing 7384730 · 作者 NoobM4ster69 · License CC BY-SA

パターンlarge thin cover / clips / high-density mesh

変換経路不明

面数1,884,104 → —

body / shell1 / —

watertightYes → 不明

P95— mm / —%

sampled最大— mm / —%

元モデル体積差—%

SHA256

STL: 664b4f6b5e6a62712cfe1c53e457e1c788cf88af97adabb5c456da57486787b7 STEP: —

拒否理由: resource_budget: Component simplification postcondition failed (certified_target_not_reached); retry with a larger certified compute budget

FAIL-CLOSED: acceptedではないため、STEPを成功成果物として公開していません。

Guitar Hero Wii Les Paul Wiimote Bay Back Cover / Battery Door 元STL — 元STLレンダリング

Guitar Hero Wii Les Paul Wiimote Bay Back Cover / Battery Door 変換後 — 変換後STEP / FAIL-CLOSED

Guitar Hero Wii Les Paul Wiimote Bay Back Cover / Battery Door 比較 — 同一カメラ比較

Guitar Hero Wii Les Paul Wiimote Bay Back Cover / Battery Door オーバーレイ — オーバーレイ

simple backpack

FAIL-CLOSED

Thing 7390289 · 作者 ThomGoblin · License CC BY-SA

パターンorganic backpack / high-density freeform mesh

変換経路不明

面数1,930,600 → —

body / shell1 / —

watertightYes → 不明

P95— mm / —%

sampled最大— mm / —%

元モデル体積差—%

SHA256

STL: af24c89ba44ca8ac011145145e3d34c49bf7a5add2bb67186ede85759bd44bcc STEP: —

拒否理由: resource_budget: Component simplification postcondition failed (certified_target_not_reached); retry with a larger certified compute budget

FAIL-CLOSED: acceptedではないため、STEPを成功成果物として公開していません。

simple backpack 変換後 — 変換後STEP / FAIL-CLOSED
